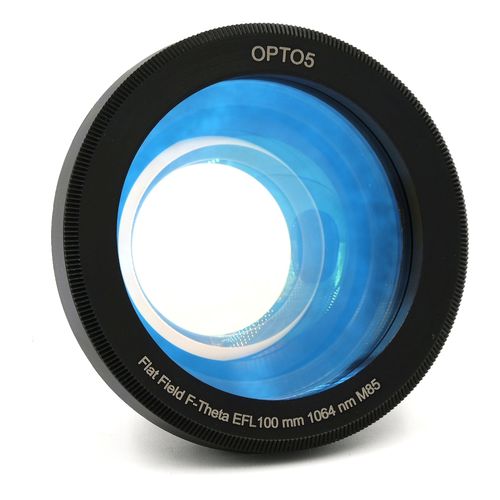

Sistema de lente F-theta FF 100 1064 M85

para la industria

Un nuevo diseño óptico para lentes de grabado láser Montura M85-M55 Serie de campo plano y doble reborde - Lentes de escaneado con campo plano mejorado y brida doble Un sistema óptico crea de forma natural una distancia del punto de enfoque desde el centro de la zona de enfoque, que es proporcional a la tangente del ángulo de incidencia del haz con respecto al eje óptico de la lente. Sin embargo, en la condición clásica de distorsión f-theta, la distancia entre los puntos láser es directamente proporcional al ángulo de incidencia del haz láser. Este tipo específico de distorsión de la lente es necesario para la industria del grabado por láser debido al control analógico que se encuentra en los primeros cabezales de exploración galvanométrica. Garantiza una respuesta lineal a la tensión de entrada, proporcionando un posicionamiento preciso. En la actualidad, el control digital del cabezal de exploración es una tecnología consolidada que utiliza tablas de corrección dedicadas para lograr la máxima precisión en el posicionamiento del láser. La corrección de la distorsión f-theta ideal es sólo un aspecto del error total y se gestiona conjuntamente con la construcción de la tabla de señales de posición del punto láser/cabezal de exploración. Esto nos llevó a concebir un nuevo diseño óptico para las lentes de grabado láser. Durante la fase de optimización, eliminamos la restricción de la distorsión f-theta y dimos prioridad a otros parámetros ópticos, como: - - planitud de la zona de enfoque - - tamaño uniforme del punto láser en todo el campo de grabado - - diseño compacto Además de la serie f-Theta estándar de OPTO5, ofrecemos la serie de lentes de campo plano que incluye un sistema de doble rosca (M55/M85) que permite montarla en cabezales de escaneado con rosca M55 sin necesidad de adaptadores.
