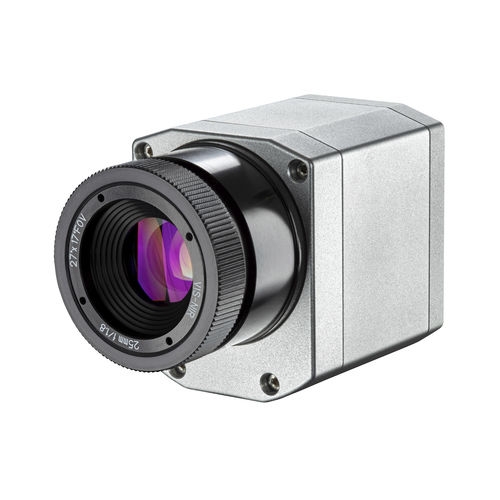

Cámara para superficies metálicas PI 1M series

para la supervisión de procesospara la producciónanalógica

La cámara termográfica optris PI 1M de nuevo desarrollo es especialmente adecuada para las mediciones de temperatura de metales, ya que estos presentan una emisividad claramente superior en la corta longitud de onda de medición de 1μm que en las mediciones en el rango de longitud de onda convencional hasta ahora de 8-14 μm. Paralelamente a la visualización de un proceso térmico, la electrónica de alto rendimiento del sensor permite un breve tiempo de reacción de 1 ms para la visualización de la información de temperatura del píxel central. Parámetros importantes • Resolución óptica de hasta 764 x 480 píxeles • Rango muy amplio de temperatura (sin rangos inferiores) de 450 °C a 1800 °C • Frecuencias de imagen de hasta 1 kHz para procesos rápidos • Emisión en tiempo real de los píxeles medios en un tiempo de respuesta de 1 ms • Software de análisis sin límite de licencia e inclusive SDK completo • 1 kHz modo de escaneo en línea possible • Volumen de entrega: cámara USB, incl. 1 objetivo, tubo del objetivo con ventana protectora Cable USB (1 m), trípode de mesa, cable PIF incl. bloque de terminales (1 m), paquete de software optris PIX Connect, maletín de transporte Alu opcional: CoolingJacket, cable de alta temperatura • Detector: CMOS (15 μm x 15 μm) • Resolución óptica (conmutable)/ Frecuencia de imagen: 764 x 480 píxel @ 32 Hz 382 x 288 píxel @ 80 Hz (conmutable a 27 Hz) 72 x 56 píxel @ 1 kHz 764 x 8 píxel @ 1 kHz (modo de escaneo en línea rápido) • Rango espectral: 0,85 – 1,1 μm • Rango de temperatura para lentes f=16 mm, f= 25 mm: 450 … 1800 °C (modo 27 Hz) 500 … 1800 °C (modo 80 y 32 Hz) 600 … 1800 °C (modo 1 kHz)
