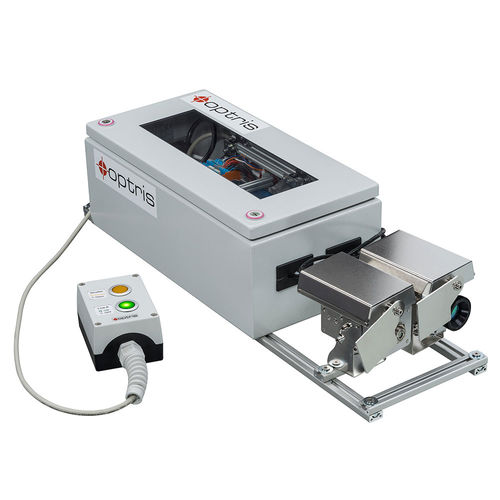

Sistema de inspección de superficies de cristal GIS 640 R

FPA (focal plane array)automáticode calidad

El nuevo sistema de inspección del vidrio permite detectar rápidamente las diferencias de temperatura durante los procesos de endurecimiento del vidrio, evitando así los rechazos y proporcionando un control automático de la calidad. El sistema Top Down GIS 640 R con referenciación de la temperatura mediante un sensor desde abajo, así como corrección automática de la emisividad para vidrios estándar y de baja emisividad, se desarrolló especialmente para el control de procesos en máquinas de templado de vidrio. Parámetros importantes • El sistema de protección de lentes con control digital (DCLP) evita purga de aire adicional • Cálculo de la superficie acristalada • Sistema premontado para facilitar la instalación en el cristal hornos de templado • Ajuste automático de la línea de barrido - insensible a las distorsiones • Cámara PI 640i con 60° o 90° FOV • Interfaz industrial de procesos • Sensor de referencia CT G5L con interfaz USB y certificado de calibración • Sistema de obturador DCLP con escuadra de fijación para la cámara y sensor de referencia • Servidor USB Gigabit • Armario de control • Conjunto de cables • Caja del control remoto • Paquete de software • Alimentación 100-230 V CA/ 24 V CC para puesta en marcha inicial Características des optris PI 640i • Detector: FPA, no refrigerado (17 µm x 17 µm) • Resolución óptica: 640×480 pixel • Rango espectral: 8 – 14 µm • Rango de temperatura: -20°C…100°C 0 °C…250 °C 150 °C…900 °C • rango adicional: 200°C…1500°C (opción) • Imágenes por segundo: 32 Hz • Óptica: 60° x 45° FOV / f = 10.5 mm o 90° x 64° FOV / f = 7.7 mm • Sensibilidad térmica (NETD): 40 mK
