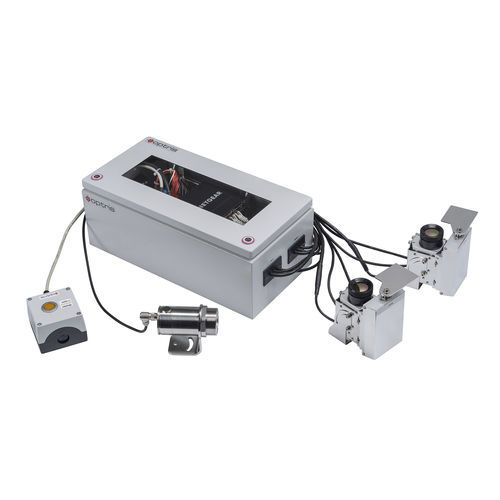

Sistema de inspección de cámara infrarroja 640i G7

de mediciónde superficies de cristalpara la industria del vidrio

Con el nuevo sistema de inspección de vidrio de Optris, existe un nuevo enfoque para la medición de la temperatura en la producción de vidrio de baja emisividad. Los vidrios de baja emisividad suponen un gran reto para los dispositivos de infrarrojos, que tradicionalmente miden la temperatura del vidrio desde arriba cuando los cristales salen del horno durante la producción. El nuevo sistema de inspección de vidrio Bottom up resuelve este problema instalando dos cámaras de infrarrojos debajo de la línea de templado que miden la temperatura en la cara no revestida y de alta emisividad del vidrio. La combinación de dos cámaras VGA con un campo de visión máximo de 111° da como resultado una excelente resolución de línea de escaneado de 1600 píxeles en un ancho de escaneado máximo de 4,3 m. Un pirómetro CTlaser 4M ultrarrápido con un tiempo de exposición de 90 µs, combinado con el sistema de protección de la lente controlado digitalmente (DCLP), constituye una protección fiable para ambas cámaras de infrarrojos en caso de rotura del cristal. Especificaciones importantes - Sistema compacto ascendente para la medición por debajo independiente del revestimiento - Detección ultrarrápida de rotura de cristales integrada combinada con el sistema de protección de lentes controlado digitalmente (DCLP) - Sistema premontado para facilitar la instalación en hornos de templado de vidrio - Cálculo del área de vidrio Alcance del suministro: Sistema de inspección de vidrio de abajo arriba - O bien PI 640i G7 imager con 90° o 60° FOV imager o PI 450i G7 imager con 80° o 53° FOV - 2x interfaz de proceso industrial - Sensor de rotura de vidrio CTlaser 4ML con interfaz USB - 2x Sistema de obturador DCLP con soportes de montaje para generadores de imágenes - 2x Servidor USB Gigabit - Armario de control con juego de cables (10 m cada uno) y caja de control remoto - Paquete de software - Fuente de alimentación de 100-230 V CA/ 24 V CC para la puesta en marcha inicial
