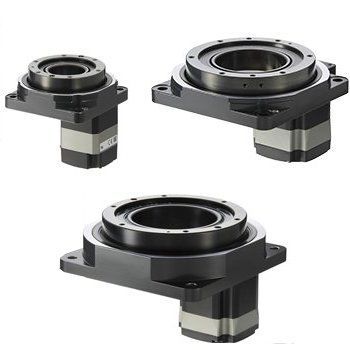

Actuador rotativo DGII series

eléctricointegradode precisión

La serie DGII es una línea de productos que combina una mesa giratoria hueca de alta rigidez con un encoder absoluto AlphaStep de la serie AZ de motor paso a paso de bucle cerrado y un paquete de controlador. Conserva la facilidad de uso de un motor paso a paso, al tiempo que permite el posicionamiento de alta precisión de grandes cargas de inercia. - El actuador y el motor paso a paso integrados facilitan el diseño - Fácil ajuste de origen y retorno a origen sin necesidad de sensores - Mesa de salida hueca de gran diámetro - El motor paso a paso proporciona un excelente rendimiento - Ágil capacidad de respuesta - Estabilidad a bajas velocidades - Sin sintonización Alta precisión de posicionamiento - Sin holgura - Precisión de posicionamiento repetitivo ±15 segundos - Pérdida de movimiento 2 minutos de arco Nota: La precisión de posicionamiento repetitivo se mide a temperatura constante (temperatura normal) y con carga constante. Mesa de salida hueca de gran diámetro que permite un cableado y una canalización sencillos El agujero hueco de gran diámetro (agujero pasante) ayuda a reducir la complejidad del cableado y las tuberías, simplificando así el diseño de su equipo. El mecanismo de reducción de engranajes emplea engranajes de precisión junto con un mecanismo de ajuste patentado que elimina la holgura. La precisión de posicionamiento repetitivo desde una sola dirección es de ±15 s, mientras que la pérdida de movimiento en una operación de posicionamiento desde dos direcciones es de 2 minutos de arco. Estas características convierten a la serie DGII en la elección ideal para aplicaciones en las que es imprescindible un posicionamiento preciso. La mesa de salida hueca está integrada con un rodamiento de rodillos cruzados de alta rigidez*. La estructura mejora la carga de empuje y el momento de carga admisibles manteniendo un par elevado.
