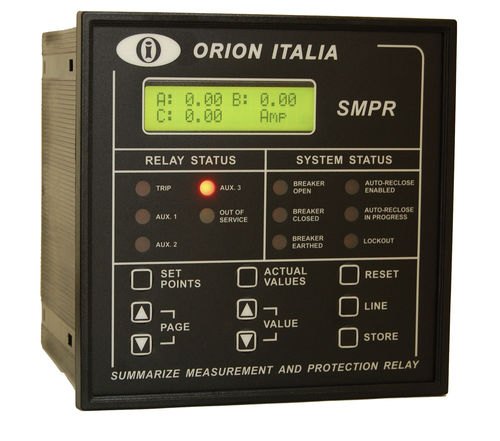

Relé de protección de tensión SMPR-1 ETH

de corrientede frecuenciade factor de potencia

El SMPR ha sido diseñado para medir las corrientes RMS de línea y de tierra y suministrar voltajes RMS en condiciones normales o bajo perturbaciones. Esta información es procesada internamente por el microprocesador, con el fin de tomar acciones de protección definidas por el usuario bajo los estándares ANSI, IAC o IEC. Las condiciones operativas del interruptor o seccionador también se indican. Puerta de comunicación Ethernet (Modbus TCP/IP) (27) Subtensión (32) Potencia direccional (37) Corriente (46) Corriente de secuencia negativa (47) Voltaje de secuencia de fase (50) Sobrecorriente de fase instantánea (50N / 50G) Sobrecorriente instantánea de tierra Nivel de activación de alarma de sobrecarga (51) Sobrecorriente de fase de tiempo inverso (51N / 51G) Sobrecorriente de tierra de tiempo inverso Las curvas ANSI, IAC o IEC / BS142 incluyen: moderadamente inversa inverso normal muy inverso extremadamente inverso tiempo definido (55) Factor de potencia (59) Sobretensión (68) Bloqueo de salida (81) Subfrecuencia y sobrefrecuencia (86) Bloqueo KA acumulado por fase en la interrupción del interruptor
