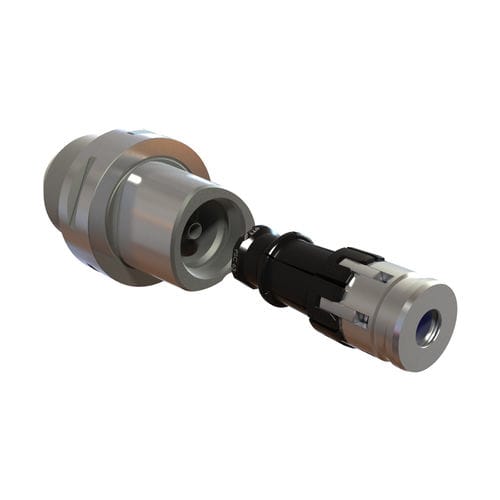

Portaherramienta de cono poligonal PSC

ISO

El cono del eje poligonal es una unión potente que se ha acreditado especialmente con el uso de las máquinas multi-tareas. Se introdujo en el mercado en el año 1990 bajo el nombre Coromant CAPTO, transcurrida la protección por patente cumplió con la normativa internacional ISO 26623. La característica principal de la PSC es su particular forma poligonal cónica y que con su propiedad de autocentrado evita eficazmente el juego radial y axial. Gracias al apoyo plano no solo se consigue una posición de la herramienta definida exactamente en el alojamiento sino también su excelente repetibilidad. Por ello, el cono del eje poligonal es especialmente adecuado para las aplicaciones de alta precisión. La interfaz PSC presenta una excelente rigidez consecuencia de su gran diámetro cónico. Además, la distribución uniforme del par de fuerzas sobre la superficie poligonal proporciona la máxima estabilidad. Estructura modular El juego de pinza PSC de OTT-JAKOB se adaptó a los ya existentes componentes del sistema de amarre OTT-JAKOB y por ello está incorporado sin fisuras en nuestra estructura modular. Esta característica ofrece la posibilidad de equipar los husillos opcionalmente con HSK o PSC. Casquillo del husillo OTT-JAKOB ofrece un completo grupo de montaje compuesto de juego de pinza y casquillo de husillo inclusive conexión para alimentación de aire de limpieza o de otros medios. Gracias al ya existente contorno interior en el casquillo del husillo se suprime la laboriosa fabricación del contorno PSC.
