Unidad de fijación manual PTI

de eje

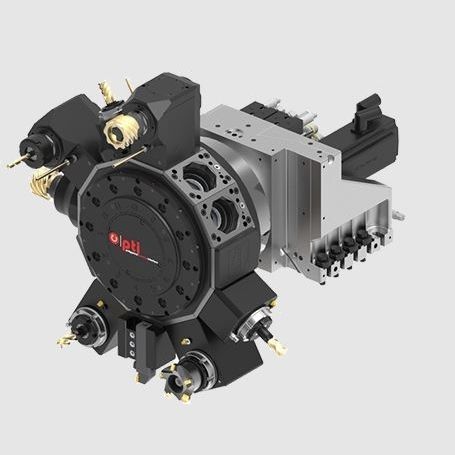

LA INTERFAZ DE TORNEADO ESTANDARIZADA La PTI (Polygonal Turning Interface) es una innovadora interfaz de herramienta que eleva el estado de la técnica a un nivel completamente nuevo y permite la estandarización en los revólveres de los tornos. La principal característica de diseño de la interfaz es su cono poligonal de ocho lados con enrasado. Con el sistema PTI, las herramientas estáticas y accionadas se sujetan mediante el sistema de sujeción rápida de OTT-JAKOB. La interfaz dispone de orificios para refrigerante y aire de sellado. También se proporciona una interfaz para la transferencia de datos y energía, de modo que el PTI también puede integrarse en entornos de Industria 4.0. La PTI está disponible en los tamaños PTI42, PTI54 y PTI65. El PTI se desarrolló en el marco de un proyecto de investigación conjunto en el que OTT-JAKOB fue uno de los principales participantes. El objetivo final es estandarizar el eje, el soporte y el acoplamiento. Los pasos necesarios para ello están actualmente en curso tras un exitoso lanzamiento al mercado. Excelente rigidez torsional y precisión de repetición El cono poligonal permite la transmisión del momento de torsión. Esta característica de diseño también hace posible un posicionamiento preciso de la repetición. Como resultado, ya no es necesario ajustar manualmente las herramientas. La mejor rigidez a la flexión Gracias a la fijación enrasada, el sistema PTI puede soportar momentos de flexión más elevados. La opción de sujeción mediante cuatro tornillos permite una mayor rigidez a la flexión. Cambio de herramienta más rápido El sistema de sujeción rápida de OTT-JAKOB ahorra mucho tiempo durante el cambio de herramientas y reduce eficazmente los costes de equipamiento. Las herramientas se sujetan y se sueltan mediante un simple tornillo que se acciona con una llave dinamométrica.
