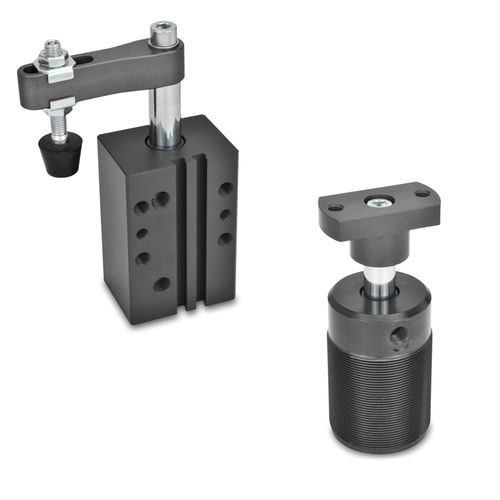

Brida de sujeción pivotante GN 875 / GN 876

neumáticade piezas para procesar

Las abrazaderas del oscilación de GN 875 en la versión del bloque y las abrazaderas del oscilación de GN 876 con tornillo-en el hilo se utilizan cuando el punto de fijación con abrazadera para insertar y quitar el objeto debe ser libremente accesible en el top. Durante la acción de fijación con abrazadera, el brazo primero es girado sobre un eje por el 90° y bajado, seguido por el movimiento tensor linear. La fijación con abrazadera del objeto debe ocurrir dentro del movimiento de fijación con abrazadera. La orientación del ángulo del brazo tensor se puede fijar arbitrariamente durante el montaje en la abrazadera del oscilación. Al apretar el tornillo, la barra de pistón no debe experimentar ningún esfuerzo de torsión. El brazo de fijación con abrazadera se debe por lo tanto sostener para evitar el torcer. El oscilación afianza con abrazadera en la versión del bloque se equipa de un pistón del anillo del imán y es por lo tanto pre-cupo para el extremo para la detección vía el sensor.
