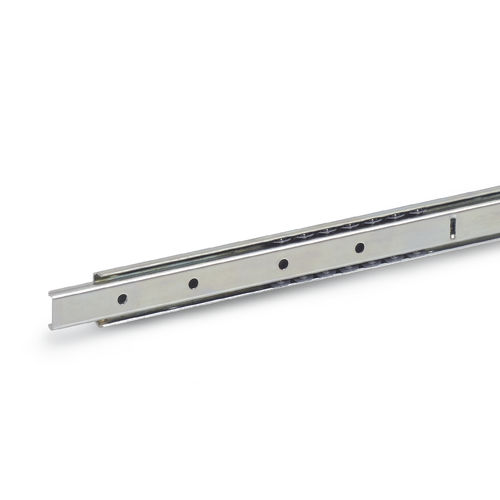

Corredera lineal telescópico GN 1400

de extensión parcialde bolasde acero zincado

Las guías telescópicas GN 1400 se instalan verticalmente y en pares. El recorrido alcanza ≈ el 75 % de la longitud nominal l1 (extensión parcial). En el tipo A sin tope de goma, los topes finales son de acero, lo que evita que la guía se salga o se desprenda involuntariamente. Si se producen cargas estáticas o dinámicas mayores en la dirección de la extensión, éstas deben ser absorbidas por elementos de tope externos. Los portaobjetos telescópicos se entregan en pares. Pueden ser instaladas en la extensión del lado izquierdo o derecho debido a la mecánica. Todos los agujeros de montaje son fáciles de alcanzar sin necesidad de agujeros auxiliares adicionales. Sólo se muestran los agujeros de montaje, pero puede haber otros agujeros relacionados con la producción.
