Racor rápido GN 1050
de acerode desconexión rápida

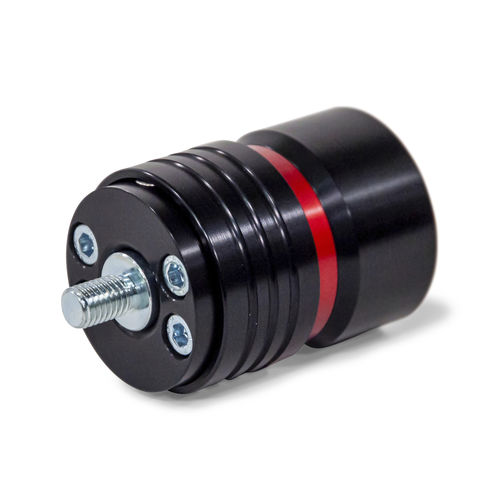

Racor rápido - GN 1050 - Otto Ganter GmbH & Co. KG - de acero / de desconexión rápida
Racor rápido - GN 1050 - Otto Ganter GmbH & Co. KG - de acero / de desconexión rápida
Añadir a mis favoritos
Añadir al comparador


Características

Fijación
rápido
Material
de acero
Otras características
de desconexión rápida

Descripción

Los acoplamientos rápidos GN 1050 posicionan y conectan los componentes sin necesidad de herramientas, utilizando espárragos GN 1050.1 para un ajuste firme y repetible. En el caso de configuraciones repetidas de máquinas o montajes que requieren el uso incómodo de un destornillador, los acoplamientos rápidos pueden utilizarse en dispositivos o líneas de producción para montar eficazmente carriles guía, cubiertas o dispositivos adicionales. Un botón de bloqueo de seguridad protege contra la apertura accidental del acoplamiento. Al pulsar el botón, el manguito puede moverse axialmente para desbloquear un espárrago insertado en la muesca del interior. Al mismo tiempo, un anillo rojo se hace visible en el exterior para indicar el estado de desbloqueo. Los acoplamientos no transmiten ningún par. Si se utilizan varios acoplamientos en la misma unidad, se puede utilizar la codificación L para compensar un desplazamiento radial y axial. Los orificios d3 pueden alojar pasadores de cilindro o de punta de leva para posicionar el acoplamiento, si es necesario. Para la codificación L, los orificios de los pasadores en la aplicación deben ser proporcionalmente más grandes para permitir los ajustes radiales. Las bridas GN 1050.2 están disponibles como accesorio para el montaje de acoplamientos y pernos, y proporcionan opciones de fijación adicionales.

---
