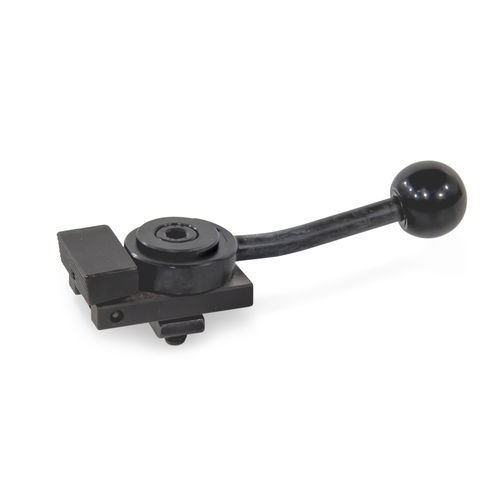

Brida de empuje de muelle GN 9190

con ranuras en Tmecánica

Con las abrazaderas laterales GN 9190, las piezas de trabajo quedan sujetas con una mordaza de sujeción pivotada. La fuerza de apriete actúa lateralmente y desde arriba para desplegarse sobre la pieza de trabajo y apretarla contra topes fijos y la superficie de apoyo. La carrera de sujeción de la mordaza de sujeción resulta del movimiento oscilante de la leva excéntrica. Cuando se afloja la leva, la mordaza de sujeción retorna mediante fuerza de resorte. La baja altura total de las abrazaderas laterales permite el mecanizado de la superficie completa de la pieza de trabajo. Las abrazaderas laterales se pueden atornillar directamente, por ejemplo, en una placa de montaje, o sujetar a mesas de mecanizado con ranuras en T. Asimismo, se pueden montar en cualquier posición perpendicular a la ranura en T mediante las bloques de apoyo ranurados GN 9190.3, disponibles como accesorio.
