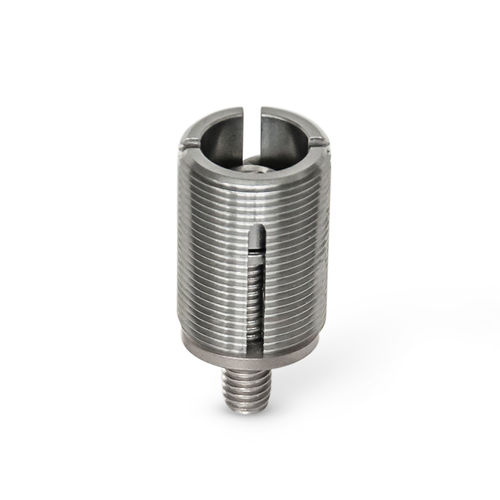

Pie de nivelación GN 355.2

de máquinade acero inoxidableroscado

Los elementos de nivelación de acero inoxidable GN 355.2 se usan para la nivelación y el ajuste en máquinas y equipos. Constan de un tornillo de nivelación, un tornillo de cabeza hueca con disco y una arandela esférica. El tornillo de nivelación y la arandela esférica están permanentemente conectados. El diámetro exterior de la arandela esférica d4 es más pequeño que el diámetro del núcleo de la rosca d1, lo que hace posible el montaje aunque el asiento sea inaccesible. Después de realizar el ajuste utilizando las herramientas de montaje GN 355.1 disponibles como accesorio, el tornillo queda apretado con firmeza, de modo que el tornillo de nivelación tiende a expandirse a través de la arandela esférica y se evita así que gire en el agujero roscado. Los valores presentados en la tabla respecto de w y x, así como de la capacidad de carga estática, deberán considerarse valores de referencia, que pueden variar según las condiciones de aplicación específicas. En general, no constituyen una garantía de calidad. El usuario debe determinar si el producto es adecuado para el fin previsto.
