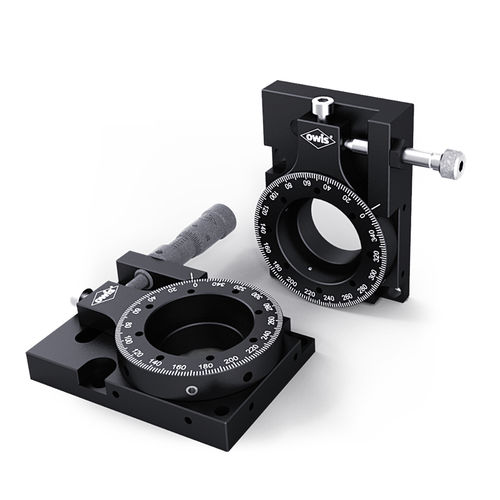

Platina de posicionamiento vertical WV 40 series

rotativamanual1 eje

-para uso con SYS 40 -retenedor ø 25 mm / 25,4 mm (1") y apertura ø 20 mm -ajuste fino mediante tornillo de rosca fina o micrómetro CARACTERÍSTICAS -para uso con SYS 40 -ajuste grueso y fino -con tornillo de rosca fina o micrómetro -para uso vertical u horizontal -aluminio resistente a la deformación -poco reflectante, anodizado negro formas de instalación -en carro -con ADP 40-DTF en el pasador Las etapas de ajuste angular WV 40 combinan el ajuste grueso (360°) con el ajuste fino. Aflojando el tornillo de apriete del aro de ajuste, los insertos de montaje pueden ajustarse sin escalonamiento. Al apretar el tornillo de apriete, los insertos de montaje se pueden girar 25° (±12,5°) con un micrómetro o un tornillo de ajuste fino. Cuando se montan verticalmente en el SYS 40, las WV 40 permiten con su abertura de 20 mm el ajuste de las ópticas montadas (ø 25 mm / 25,4 mm (1")). Es posible un montaje horizontal en SYS 40: Bien con una corredera RT 40-40 (borde superior WV 40, 5 mm por debajo de la altura del sistema) o con las dos correderas RT 40-10-R-WV40 (borde superior WV 40, 10 mm por debajo de la altura del sistema).
