Centro de mecanizado CNC 3 ejes VG30
verticalde doble columnacon mesa rotativa

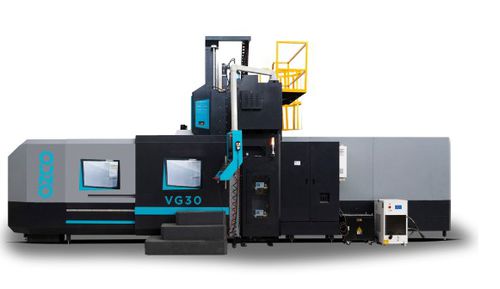

Centro de mecanizado CNC 3 ejes - VG30 - Ozco Metalworking Machines - vertical / de doble columna / con mesa rotativa
Centro de mecanizado CNC 3 ejes - VG30 - Ozco Metalworking Machines - vertical / de doble columna / con mesa rotativa
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Estructura
de doble columna, con mesa rotativa
Nariz del husillo
BT 50
Número de herramientas
30 herramientas
Otras características
CE
Carrera X

3.000 mm
(118,11 in)

Carrera Y

1.500 mm
(59,06 in)

Carrera Z

1.500 mm
(59,06 in)

Velocidad de rotación

6.000 rpm
(37.699 rad.min-1)

Potencia

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Carga máxima de la mesa

2.400 kg
(5.291 lb)

Precisión de colocación

0,02 mm, 0,03 mm
(0,00079 in, 0,00118 in)

Repetibilidad

0,015 mm, 0,02 mm
(0,00059 in, 0,00079 in)

Peso total

18.000 kg
(39.683,21 lb)

Longitud total

7.600 mm
(299,2 in)

Anchura total

3.300 mm
(129,9 in)

Altura total

3.750 mm
(147,6 in)

Descripción

- Husillos de bolas (HIWIN, Taiwán) - Rodamientos (NSK, Japón) - Husillo (ROYAL, Taiwán) - Unidad de lubricación central (HERG, Japón) - Unidad neumática (AIRTAC, Taiwán) - Sistema eléctrico (SCHNEIDER, Francia) - Almacén de herramientas tipo ARM (POJU, Taiwán) - Controlador Mitsubishi M80A con - Panel de control con pantalla LCD de 15" para todos los modelos - 20 bar CTS (refrigerante a través del husillo) - Pistola de aire y de refrigerante - Roscado rígido - Apagado automático M30 - Paquete completo de moldeo en controlador - Intercambiador de calor en el armario eléctrico - Tornillos de nivelación y almohadillas - Faro de trabajo - Luz de alarma de 3 colores - Unidad central de lubricación - Sistema de refrigeración del cabezal del husillo - Aire a través del husillo - Interfaz RS232 - P05 10.000 función de esquinas suaves en el controlador - Volante MPG - Cabina totalmente cerrada - 2 transportadores en espiral + 1 transportador de cadena - Sistema de arnés eléctrico listo para mesa giratoria cnc - Desnatador de aceite para separar el aceite de la guía y el refrigerante - Escalas lineales Heidenhain - Básculas lineales Fagor - Cabezal de fresado rectangular automático - Cabezal de fresado a 90 - Ajuste automático de la herramienta - Almacén de herramientas vertical/horizontal - Mesa giratoria CNC - Caja de engranajes ZF - 50 bar CTS (refrigerante a través del husillo) Tamaño de la mesa - 3000x1300 mm Tamaño de la ranura en T - 22/9/130 mm Distancia entre dos columnas de pórtico - 1600 mm Distancia husillo-mesa - 150-900 mm Diámetro del husillo - 160 mm Velocidad de los pies de corte - 1-8000 mm/min Unidad de control - Mitsubishi M80A Controlador y codificador - Mitsubishi Potencia de par del motor principal - 70/118NM Tamaño de la guía de rodillo lineal del eje X - RGW45CC3R*2 Tamaño de la guía de rodillo lineal del eje Y - RGH45CA2R*2 Diámetro del husillo X - R63-16-3669 Diámetro del husillo Y - R40-8K5-1795-2075 Diámetro del husillo Z - R40-6K5-980-1278

---

Traducción automática  (ver el original en inglés)
