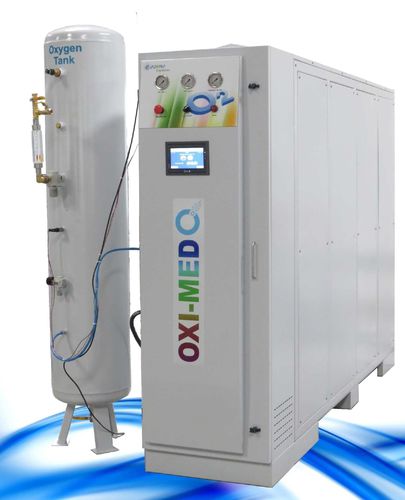

Generador de oxígeno de proceso ONG-100M

PSA

PLANTA DE OXÍGENO - TECNOLOGÍA PSA Los generadores de oxígeno de la serie OxyNxtGen - ONG son plantas generadoras de oxígeno in situ. En el modelo, la planta contiene el generador de oxígeno con el compresor de aire, el secador de aire y el tanque receptor de aire con accesorios de filtrado como una unidad incorporada, el módulo PSA y el tanque receptor de oxígeno como un montaje separado en el suelo. Nuestros generadores de oxígeno trabajan con la técnica de adsorción por cambio de presión. Los generadores de oxígeno OxyNxtGen de Ozone Engineers utilizan tamices moleculares basados en zeolita importada. La presión de entrega se puede ajustar a un máximo de 3 a 4 bar(g). DESCRIPCIÓN DEL FLUJO DEL PROCESO BÁSICO DEL SISTEMA GENERADOR DE OXÍGENO El flujo normal de aire a través del generador PSA se muestra en la siguiente imagen. Después de salir del filtro, el aire comprimido de alimentación se regula hasta 4,0 - 6,0 bar(g) y luego se dirige mediante válvulas activadas neumáticamente a una de las dos columnas de absorción que contienen tamiz molecular. El tamiz molecular tiene la propiedad única de atraer o adsorber físicamente el nitrógeno del aire, dejando que el oxígeno pase al tanque de producto, y puede, cuando se satura con nitrógeno, volver a limpiar el tamiz purgándolo con oxígeno en condiciones de menor presión. El generador PSA consta de dos columnas de absorción que trabajan en funcionamiento alternativo, es decir, los procesos siempre se ejecutan en antifase entre sí de tal manera que una columna de absorción con tamiz limpio suministra oxígeno mientras que la otra columna de absorción regenera el tamiz saturado. Después de un cierto período preestablecido, los procesos cambian, de modo que la primera columna de absorción regenera ahora el tamiz saturado, mientras que la segunda suministra oxígeno a través de un tamiz limpio.
