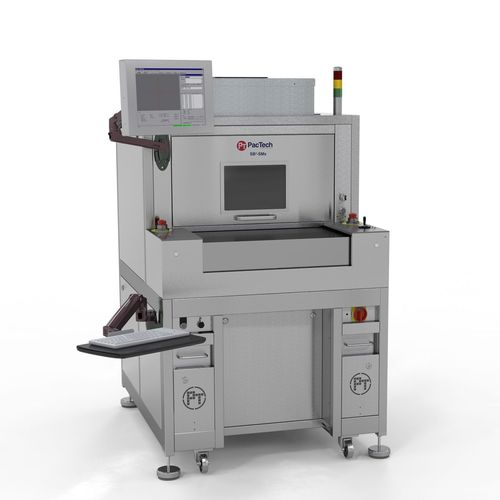

Máquina de soldadura blanda por refusión SB² – SMs Quantum

láserautomáticacontinua

La SB²-SMs Quantum es nuestro nuevo buque insignia para la soldadura láser de gran volumen con una calidad de procesamiento inigualable y de primera calidad, "Made-in-Germany". Introduce un sistema de doble cajón y un proceso de visión, que se realiza en paralelo al proceso de soldadura, adaptando así los procedimientos de carga y descarga de los productos a la velocidad de soldadura de la máquina. Esto permite una producción continua sin paradas debidas a los procedimientos necesarios de carga y descarga de productos. El SB²-SMs Quantum introduce la tecnología de soldadura sin contacto y sin fundente en la soldadura de componentes 3D. El SB²-SMs Quantum es una máquina para la soldadura láser secuencial automatizada, destinada a una gran variedad de dispositivos microelectrónicos, especialmente dedicada a módulos de cámaras, sensores y dispositivos ópticos. El sistema es capaz de singularizar, posicionar y refluir bolas de soldadura con un diámetro de entre 100 µm y 1.000 µm con una velocidad de soldadura de 6-8 bolas por segundo. Aspectos destacados - Modo de soldadura: Modo chorro - Diámetro de bola de soldadura disponible: 100 - 1.000μm - Condiciones de soldadura recomendadas: soldadura 2D/3D - Adecuado para soldadura de componentes/módulos - Estación de carga doble (sistema de cajón) para proceso continuo - Estación de carga de ángulo variable opcional - 2ª cámara/eje independiente para alineación y visión Opciones - Portapiezas giratorio - Sistema de inspección de bolas 2D - Función de software para el control de la cantidad de bolas de soldadura - Medición láser automática de la altura Z Ventajas - Alto rendimiento con estación de carga doble (cajón) - Estación giratoria de componentes opcional para soldadura 3D - Proceso de visión eficiente mediante 2ª cámara/eje independiente
