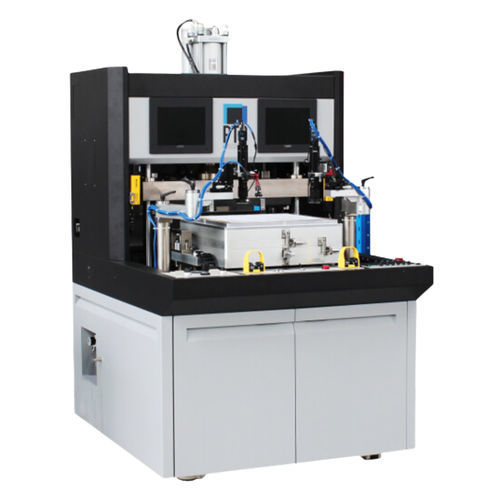

Sistema de llenado automático

de placas

- Relleno de vías en lámina verde de gran formato para dimensiones de hasta 457x457 mm (18×18") - Relleno completo y uniforme de vías de tan solo 100 μm (0,004") - Superior a la serigrafía: el doble de rápido, sin aire atrapado y con registro preciso SOFTWARE - Alineación por visión de microscopio de doble cruz - Sistema controlado por PLC VANGUARDIA PTC - Inyección neumática a presión filtrada para un llenado consistente - Colocación de lámina de máscara sin herramientas y marco de máscara de cambio rápido - Asistencia técnica en todo el mundo El sistema de llenado de vías por inyección de gran formato de la serie VM de PTC utiliza una alineación de visión avanzada para ofrecer un llenado uniforme de los orificios de las vías en grandes láminas de cerámica verde. Esta tecnología consigue rellenos precisos de tan sólo 0,004" sin problemas como el sobrellenado o el atrapamiento de aire, habituales en serigrafía. Los operarios bloquean inicialmente la alineación y, a continuación, inician el llenado automático mediante los controles de seguridad Duo-Touch. La pasta para vías se inyecta a través de una máscara metálica directamente en los orificios de las vías, con presión de aire para garantizar un llenado completo y evitar que quede aire atrapado. La pasta se almacena en un depósito sellado para mantener la viscosidad y garantizar una calidad constante en cada ciclo de producción. Este proceso estable ofrece un alto rendimiento y una calidad excepcional.
