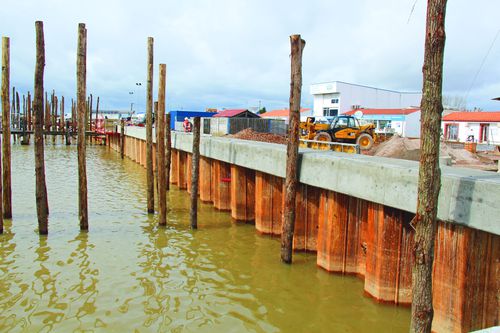

Sistema de encofrado de fachada

Las consolas/soportes REDEB y los paneles/plataformas multiformes SOFFIT para cargas inferiores a 1,5 o 2 toneladas por consola según el tipo de tablestaca, están diseñados para tapar tablestacas sin necesidad de soldar o perforar la tablestaca (excepto para algunas tablestacas AZ de 700 mm de ancho). Pueden realizarse encepados de hasta 3 toneladas por consola utilizando equipos especiales (botón de localización y MDBS). 1) Colocar las consolas REDEB como se indica en el capítulo "Montaje de las consolas REDEB". Compruebe que están a la altura correcta, que los tornillos están apretados correctamente (a 180 Nm) y que están horizontales utilizando un nivel de burbuja. 2) Fije un tope trasero en el extremo del brazo más largo y atorníllelo al soporte (véase fig. 1). 3) Baje los paneles SOFFIT sobre los soportes. En la medida de lo posible, asegúrese de que el borde delantero del panel está ajustado contra el borde exterior de las tablestacas. Utilice cuñas de madera para empujar el panel hacia delante contra la cara de la tablestaca, es decir, introdúzcalas entre el tope trasero y el panel. Los topes traseros también soportan cualquier carga horizontal en esta dirección (fig. 2). 4) La barandilla es parte integrante del panel. 5) Utilizando un martillo, golpee ligeramente los extremos de cada una de las barras de acero inoxidable hasta que todas hayan sido empujadas con fuerza contra las tablestacas; comience golpeando las barras en el centro de la bandeja de las tablestacas y luego hacia fuera. Lubrique generosamente las barras con aceite para persianas. 6) Las contraventanas laterales pueden colocarse ahora directamente en la parte superior de las barras del panel de sofito. La barra de sujeción situada en la parte superior del panel puede utilizarse para facilitar la colocación de la persiana lateral. (fig.3).
