Máquina de serigrafia automática NPM-GP/L

de pasta de soldaduraSMTneumática

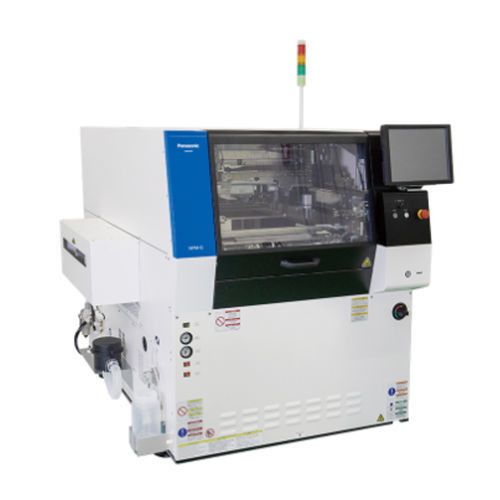

La NPM-GP/L es la impresora serigráfica más reciente de la serie NPM-G que optimiza la eficacia general del equipo y mejora el rendimiento global de la línea. Recupera automáticamente la soldadura en máscara tras la impresión y transfiere la soldadura a la máscara para el siguiente modelo. También puede supervisar la pasta de soldadura en tiempo real mediante la función APC-5M para optimizar el momento del mantenimiento y las condiciones ambientales. La serie NPM-G puede responder inmediatamente a los cambios en la oferta y la demanda de los clientes mediante actualizaciones continuas y autónomas, y hacer realidad las fábricas autónomas. - Tiempo de ciclo de impresión de 12 segundos - Precisión de posicionamiento repetido de ±3,8 μm - El cambio de modelo y la automatización de la transferencia y el suministro de soldadura reducen el tiempo de producción y el tiempo de inactividad de la máquina - Incorpora la limpieza de la unidad en cada ciclo y un calendario de mantenimiento optimizado Dimensiones de la placa de circuito impreso (mm) * - L 50 mm × A 50 mm a L 510 mm × A 510 mm [*1] Tiempo de cambio de PCB * - 12,0 s incluyendo transporte , posicionamiento de PCB , reconocimiento de PCB , impresión , cada operación de limpieza (Cuando PCB = L 250 mm × A 150 mm) [*2] Repetibilidad - 2 Cpk ± 3,8 μm ± 3σ (condición especificada por Panasonic) Precisión de impresión - 2 Cpk ±15,0 μm ± 6σ (condición especificada por Panasonic) *Máquina de medición CeTaQ utilizada Dimensiones del marco de la pantalla (mm) * - L 736 mm × 736 mm , L 750 mm × 750 mm , L 650 mm × 550 mm , L 600 mm × 550 mm L 550 mm × 650 mm , L 584 mm × 584 mm , L 736 mm × 584 mm , L 584 mm × 736 mm [*3] Fuente eléctrica * - Monofásica AC 200 V ±10 V / AC 220 V ±10 V / AC 230 V ±10 V / AC 240 V ±10 V (Se pueden cambiar las tomas) , Max.3.3 kVA [*4]
