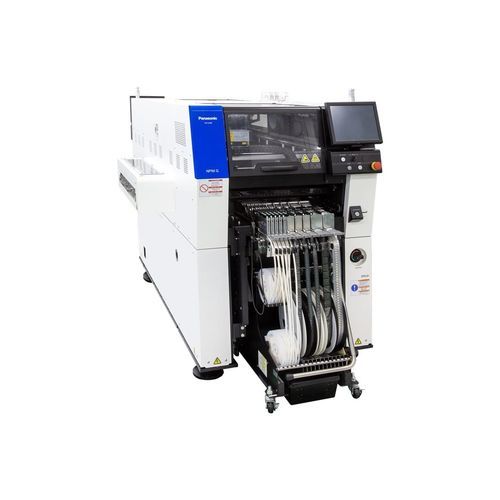

Máquina de inserción para PCB de una o dos caras NPM-GH

SMT

Con opciones de mantenimiento predictivo y selectivo para maximizar el tiempo de actividad, la NPM-GH es el primer paso hacia una fábrica verdaderamente autónoma. La primera máquina de pick and place de la nueva "Serie G", la NPM-GH maximiza la producción utilizando tres cabezales de nuevo diseño. Además, las carreras más cortas del husillo reducen los tiempos de pick and place y las vibraciones para lograr un mayor rendimiento y precisión con una interfaz humana mínima en la planta de producción. Características principales -Gran monitor de 12,1 pulgadas -Compatible con los activos existentes -Nuevas boquillas ligeras de 3, 8 y 16 cabezales -Opciones de mantenimiento predictivo y selectivo Dimensiones PCB (mm) * Modo de una vía: L 50 mm × A 50 mm a L 510 mm × A 590 mm [*1] Modo de doble vía: L 50 mm × A 50 mm a L 510 mm × A 300 mm [*1] Tiempo de intercambio de PCB 2.3 s ( L 350 mm o menos) 5.0 s ( L 350 mm o más a L 510 mm o menos) Puede variar en función de las especificaciones de la placa de circuito impreso. Fuente eléctrica cA trifásica 200 , 220 , 380 , 400 , 420 , 480 V 2,1 kVA Fuente neumática * Mín.0.5 MPa ～ Máx. 0.8 MPa 200 L / min (A.N.R.)[*2] Dimensiones (mm) * An 975 mm × Pr 2.473 mm × Al 1.444 mm [*3][*4] Masa 2.330 kg[*3]
