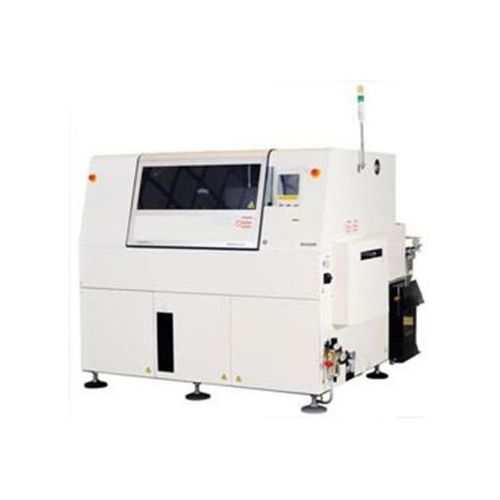

Insertadora para componentes radiales RL132

para circuito impreso

La máquina de inserción de componentes radiales de alta velocidad RL132 de Panasonic ofrece tecnología de generación anticipada en un espacio reducido. La combinación de la RL132 de velocidades de inserción de 25.700 CPH (,14 por componente), tamaños de procesamiento de placas de hasta 650 x 381 mm, una reducción del 33% en el tiempo de transferencia de PCB, una reducción de hasta el 18% en el consumo eléctrico y de aire por inserción y una vida útil mejorada de las piezas perecederas se traduce en un coste de propiedad muy bajo. Esta máquina de agujeros pasantes presenta un paso de 4 y se puede configurar con entradas de 40 u 80 componentes. Mientras tanto, su carro doble dividido permite el funcionamiento de la máquina en modo de intercambio y la reposición de piezas durante la producción. Además, la detección de escape y la recuperación automática total permiten una productividad ininterrumpida. - Inserción radial de alta velocidad a 25.700 CPH con 40 u 80 entradas. - Amplia gama de pasos que abarca pasos de 2,5/5,0/7,5 y 10 mm en una plataforma común, lo que elimina la necesidad de realizar colocaciones manuales posteriores a la inserción de componentes con paso de 10 mm - Recuperación automática y detección de escape de piezas - La tecnología T-Clinch programable mejorada garantiza inserciones sin interferencias al eliminar los cortocircuitos en el trazado inferior - Amplia gama de componentes de hasta 23 mm de altura con ángulos de inserción de 0° a 359 Dimensiones de la placa de circuito impreso (mm) - L 50 mm x A 50 mm a L 508 mm x A 381 mm Velocidad máxima - 0,14 s/componente Nº de entradas de componentes - 40 Componentes aplicables - Paso 2,5/ 5,0 mm (estándar), 7,5 mm y 10 mm (opcional), Resistencia, Condensador electrolítico, Condensador cerámico Tiempo de cambio de PCB - ~2s a unos 4s (Temperatura ambiente 20℃) Dirección de Inserción - 360° dirección por incremento de 1°
