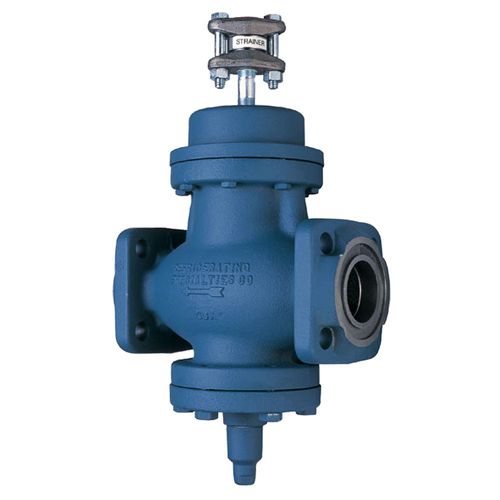

Válvula de pistón S9 series

manualpara gaspara sistema frigorífico

Las válvulas S9A y S9W están diseñadas para abrir o cerrar rápida y completamente en condiciones que hacen que las electroválvulas convencionales sean poco fiables o inadecuadas. La S9 no requiere una caída de presión mínima para abrir, lo que la hace ideal para determinadas aplicaciones. Las S9A y S9W son válvulas accionadas por gas para servicio pesado, adecuadas para amoníaco y otros refrigerantes, ciertos aceites y otros fluidos aprobados para uso en refrigeración. Se trata de válvulas con cuerpo de semiacero accionadas por piloto. Las válvulas pueden abrirse mediante el vástago de apertura manual para realizar tareas de mantenimiento o en caso de fallo de la alimentación eléctrica. Los tipos S9A y S9W son válvulas pilotadas pero utilizan una fuente externa de gas a alta presión para accionar la válvula y, por lo tanto, no requieren una caída de presión mínima para abrirse. La presión de gas externa para el Tipo S9A debe ser al menos 0,69 bar (10 psi), y 0,71 bar (10 psi) para el S9W, por encima de la presión interna aguas arriba de la válvula para una apertura positiva. Esta válvula está normalmente cerrada. Son válvulas de dos posiciones que utilizan la presión del gas del condensador actuando sobre un pistón para la apertura, y un fuerte muelle para el cierre. Un asiento lapeado en la parte superior del pistón impide que el gas del condensador se filtre alrededor del pistón hacia el lado de aspiración del compresor de la válvula. Un conjunto de válvula solenoide piloto doble sirve para admitir la presión del gas del condensador en el pistón para la apertura y para purgar esta presión de gas a la línea de aspiración para el cierre de la válvula. Se puede utilizar un termostato o relé unipolar de doble acción para controlar estas dos válvulas solenoides piloto. Características y ventajas: - Baja caída de presión para funcionamiento a baja temperatura - Puede instalarse en posición vertical u horizontal - Apertura manual
