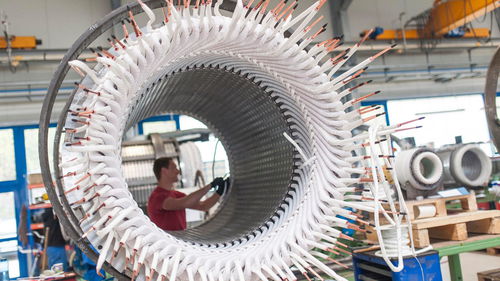

Estátor para motor eléctrico síncrono de imanes permanentes

para motor síncronoa medida

DEVANADOS DE ESTATOR Ofrecemos diferentes bobinados de estator para sus generadores y motores eléctricos. Devanado trifásico - En una capa, dos capas o diseño especial - Las tecnologías de fabricación más modernas, p. ej: Bobinadoras automáticas, máquinas de arrastre, plegadoras de ranuras y equipos de soldadura - También se ofrece bobinado manual - Técnicas de aislamiento: Sistema de resina rica, poliéster VPI o epoxi VPI (impregnación al vacío a presión) Especificaciones técnicas - Longitud media de bobinado hasta 3,5 m - Peso máximo hasta el tamaño de bastidor 800: 8 t - Bobinado manual para los tamaños de bastidor 150 - 800 - Arrastre de los devanados para los tamaños de bastidor 132 - 450 (para serie) - Bobinados de alta temperatura para sobretemperaturas de corta duración - (400 °C/2 h; 600 °C/1 h) - Rotores de anillos rozantes de alambre musgo de hasta 6 t - Devanados de rotor de alambre musgo - Devanados de alta tensión hasta 6,6 kV - Devanados compatibles con convertidores - Devanados de alambre trenzado - Otros tipos de bobinado y mayores dimensiones y pesos bajo pedido Devanados trifásicos - Dimensiones más pequeñas, principalmente para máquinas de tracción - Dimensiones de bobina posibles hasta una longitud de 5,6 m - Técnicas de aislamiento: Sistema de resina rica, poliéster VPI o epoxi VPI (impregnación al vacío a presión) Especificaciones técnicas de las bobinas form-wound en general - A partir de diámetros interiores de estator de 300 mm - Ángulo de dispersión: 0 ... 140° - Cuerda (separación entre las ranuras): 120 ... 1.200 mm (hasta menos de 200 mm vendado a mano) - Longitud de la parte recta del núcleo: 280 ... 3.500 mm - Sección transversal de la pieza central recta 5 x 15 mm ... 25 x 70 mm (pero máx. 1.400 mm)
