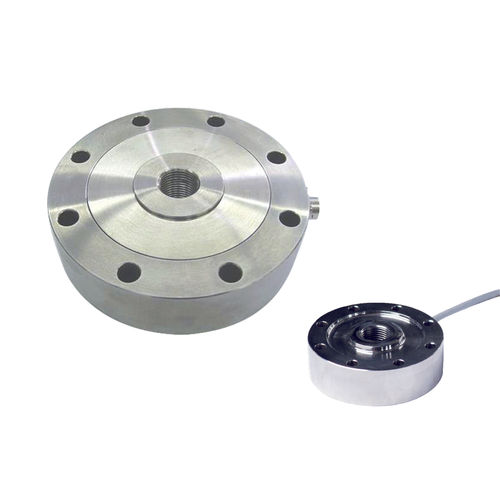

Célula de carga universal CVF

de compresiónde tipo botónde galga extensométrica

La celda de carga universal CVF, hecha de acero inoxidable, tiene excelentes características de linealidad y precisión, tiene una resistencia a la sobrecarga de más del 300% y una protección impermeable para uso en condiciones ambientales severas. La celda CVF está diseñada para soportar cargas laterales y puede trabajar tanto en tracción como en compresión. Esta celda de carga también está disponible en una versión especial para altas temperaturas y se puede personalizar de acuerdo con las necesidades del cliente. Especificaciones tecnicas Capacidad nominal CN: 0.5 ÷ 5000 kN Error combinado: ±0.05 % PN Repetibilidad: ±0.02 % PN Creep (20 Minutos): ±0.02 % PN Sobrecarge de securidad: 150 % CN Sobrecarga maxima: > 300 % CN Material: Acero inoxidable AISI 17-4PH Grado de protección: IP65 Flexión: 0.2 mm Temperatura compensada: -10 ÷ +50 °C Temperatura de funcionamiento: -20 ÷ +70 °C Efecto de la temperatura en cero: < ±0.005 % PN/°C Efecto de la temperatura en la salida: < ±0.005 % PN/°C Potencia nominal PN: 2.0 mV/V ±0.1 % Saldo cero: 5000 MOhm Resistencia de entrada: 700 ± 20 Ohm (350 Ohm carrying capacity 1000÷5000 kN) Resistencia de salida: 700 ±5 Ohm (350 Ohm capacity 1000÷5000 kN) Fuente de alimentación recomendada: 2 ÷ 15 Vdc/ac
