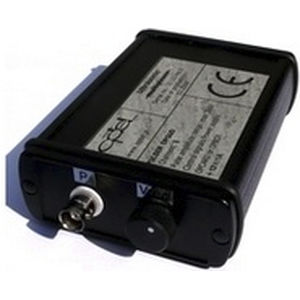

Transceptor de radio OPGUD-01

de ultrasonidos

La versión básica de nuestro circuito emisor-receptor tiene el tamaño de una caja de cerillas y un amplificador integrado. Se alimenta directamente de nuestra tarjeta de osciloscopio y permite el ajuste del voltaje del transmisor directamente desde un PC. Este dispositivo está pensado para ser usado con nuestra tarjeta OPKUD o OPBOX. Especificaciones: Pulsador: Pulsador de paso, 50V -360V en 8 niveles (el voltaje depende del transductor utilizado), 20ns de tiempo de caída de borde, separados, Amplificador: 40dB Tamaño: 40x85x25mm Características: Formas de onda del circuito de pulsadores: El flanco ascendente de la señal de disparo (descrito como Trig Inp) inicia el proceso de carga del transductor que toma alrededor de 3us. Después de este tiempo se enciende un interruptor de transistor que descarga el transductor (el tiempo de descarga es de unos 20ns, pero puede ser más largo, si la capacidad del transductor es demasiado grande; se alcanza el límite, si el transductor está hecho de la cerámica estándar, tiene un espesor de 0,1 mm y tiene 8 mm de diámetro).
