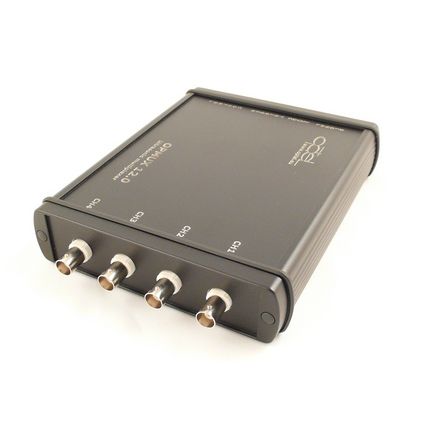

Multiplexor módulo OPMUX v12.0

para sistema de inspección por ultrasonidos

El OPMUX es particularmente adecuado para las mediciones ultrasónicas, así como para otros tipos de mediciones que necesitan muchos canales. Junto con la tarjeta de medición OPCARD y las sondas ultrasónicas podría ser utilizado como un completo dispositivo de pruebas ultrasónicas. Cada canal tiene un emisor y un receptor separados. MUX puede funcionar con transductores de la frecuencia de resonancia de 0.5MHz - 25MHz y cualquier impedancia. Dependiendo de la versión, la MUX tiene de 4 a 35 canales. Cada canal puede operar como un transmisor y como un receptor. Sólo un transmisor puede operar al mismo tiempo. La transmisión y la recepción pueden tener lugar en diferentes canales, por ejemplo, transmitimos por el transductor conectado al primer canal y recibimos la señal del segundo transductor de canal. La MUX está equipada con una memoria que contiene la secuencia preestablecida de canales activos (es decir, la secuencia de direcciones de los transmisores y receptores para los disparos subsiguientes). MUX tiene una señal de salida. El transmisor con el que quiere grabar la señal es seleccionado por el multiplexor interno. Luego la señal es alimentada a un amplificador con filtro. El dispositivo se configura a través de la interfaz en serie (estándar RS232). El dispositivo está alimentado por un 12V DC. El dispositivo está equipado con un fusible, cortocircuito - y protección térmica en los circuitos de los transmisores. El disparador de entrada reacciona incluso en pulsos muy cortos (<400ns) como niveles TTL. MUX puede ser equipado con periféricos adicionales de entrada y salida: - Entrada analógica 0V-10V - Salida analógica 0V-10V - Cuatro relés para controlar una carga externa - Dos entradas digitales para conectar los botones. Datos técnicos: Parámetros del dispositivo Suministro de energía: 12V DC; 2A
