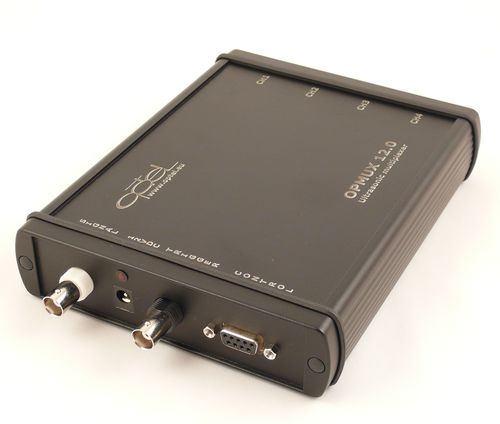

Multiplexor módulo OPMUX4

para sistema de inspección por ultrasonidosUSB

OPMUX es particularmente adecuado para las mediciones ultrasónicas así como otros tipos de mediciones que necesitan muchos canales. Junto con la tarjeta OPCARD 2.0 u OPBOX 2.0 y las sondas de ultrasonidos, podría utilizarse como un completo dispositivo de pruebas de ultrasonidos. Cada canal tiene un emisor y un receptor separados. El multiplexor junto con la tarjeta OPCARD 2.0 - PCI-bus Ultrasonic Card u OPBOX 2.0 - Ultrasonic testing box, se convierte en un completo dispositivo de pruebas ultrasónicas. Características: - canales de transmisión y recepción independientes; - Interfaz de control USB o RS232; - Entrada de disparo BNC; - Salida de señal BNC; - Fuente de alimentación de 12V/2A; - Junto con OPCARD 2.0 o OPBOX 2.0 y se entregó el paquete de software: - sistema universal de medición por ultrasonidos - varios procesamientos de imágenes: - procesamiento convencional, - SAFT*), - CUDA. Datos técnicos: Canales: 4 Ganancia interna: 20dB Voltaje del pulso: off(0V) a 360V (pulso positivo, pulsador de paso de cortocircuito) Tiempo de carga: 1 - 8 μs con paso 1μs Ancho de banda: 0.5 MHz - 20 MHz (- 3dB) Duración del pulso: Cortocircuito, ancho de banda de hasta unos 50MHz Tiempo de Otoño: ≤20 ns Salida Impedancia: ≤1Ω Relevos de salida: 3 máx Entradas digitales: 1 (TTL) Peso: 550g
