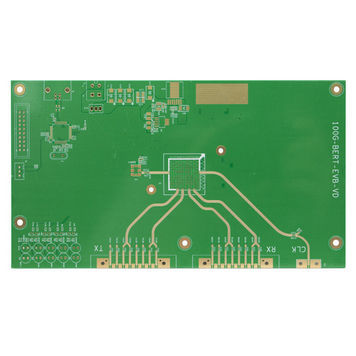

Circuito impreso para antena 5G 4 capas
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones
- para antena 5G
- Número de capas
- 4 capas
Descripción
placa PCB de prueba de señal 5G, este tipo de placa de circuito está hecho de material RO4350B+TU768, producido por presión mixta, perforación mecánica, oro de inmersión superficial y otros procesos, la abertura más pequeña puede alcanzar 0,2 mm, el Min Track/Spacing puede alcanzar 100/100um . La placa de circuito PCB es ampliamente utilizada en el campo de las pruebas de señal 5G.
Material
RO4350B+TU768
Espesor
1.6 mm
Tamaño mínimo del orificio
0.2 mm
Espacio mínimo
100/100um
Espesor mínimo del tablero y proporción de agujeros
/
Acabado superficial
Inmersión en oro (ENIG) 0,05um
---
