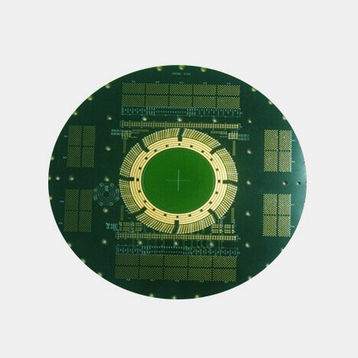

Circuito impreso 42 capas

para aplicaciones industriales

Tipo Placa de pruebas de CI Material S1000-2M Espesor 6.9 mm Tamaño mínimo del agujero 0.45 mm Relación entre el grosor de la placa y el diámetro de la vía 15:1 Distancia mínima del orificio al conductor 8 milímetros Acabado superficial Inmersión en oro (ENIG) Campo de aplicación Placa de prueba de CI 1.Tecnología de procesamiento de hasta 64 capas, la traza y el espacio mínimos son de 2,5 / 2,5mil, la relación más alta entre el grosor de la placa y el diámetro del orificio es de 16:1. 2. Tecnología de procesamiento de dedos de oro largos y cortos y control de precisión de la traza de alta densidad para satisfacer los requisitos de diseño de los productos de comunicación fotoeléctrica. 3. Tecnología de perforación posterior de alta precisión para reducir la inductancia en serie equivalente de las vías y, en caso necesario, cumplir los requisitos de integridad de la transmisión de señales del producto; 4. Proceso avanzado de fabricación con base metálica y cobre ultraespeso para satisfacer los requisitos de alta disipación térmica de los productos de potencia. 5. Tecnología de control de profundidad mecánica y láser de alta precisión para conseguir una estructura de producto con ranuras escalonadas de varios niveles y cumplir los requisitos de montaje de distintos niveles. 6. El proceso maduro de presión mixta realiza la mezcla de FR-4 y materiales de alta frecuencia, y ahorra el coste de material para los clientes bajo la premisa de lograr el rendimiento de alta frecuencia de los productos. 7. La avanzada tecnología del proceso Anti-CAF mejora enormemente la fiabilidad y la vida útil de los productos PCB. 8. La avanzada tecnología de condensador enterrado y resistencia enterrada mejora enormemente el rendimiento de los productos PCB. 9. La avanzada tecnología de capa interna expuesta satisface los requisitos de transmisión de información de los circuitos de alta frecuencia.
