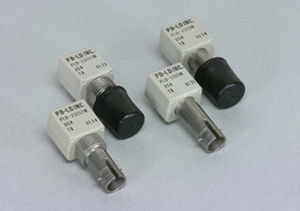

Acoplador óptico

Las series de PLD-1315 y de PLD-231X se diseñan para ser posteriores - compatible con las fuentes y los detectores del estándar industrial usados para los usos de la fibra del solo modo. Este factor de forma permite que los diseñadores ofrezcan funcionamiento de la fibra del solo modo en los usos que utilizan actualmente los dispositivos cortos de la longitud de onda (850 nanómetro) en paquetes idénticos del factor de forma. Una mejora del acoplamiento de con varios modos de funcionamiento a la fibra del solo modo se puede hacer tan fácilmente como intercambiando hacia fuera los componentes ópticos en la tarjeta de circuitos impresos. TRANSMISOR El PDL-1315M/TM se construye usando un borde de 1300 nanómetro que emite LED (ELED). Tales ELED juntan eficientemente su salida óptica en fibra óptica del solo modo. Aunque un emisor del solo modo, conduciendo el ELED se pueda hacer con el mismo trazado de circuito usado con los componentes basados con varios modos de funcionamiento del LED. Tal trazado de circuito es mucho más simple que lo usado con los emisores basados laser dado que no se requiere ninguna regeneración óptica con un ELED. RECEPTOR Dos semiconductores componen el corazón de los módulos de receptor de HFBR-231XM/TM: un fotodiodo del PIN de InGaAs del diámetro de 75 um y un silicio basaron el amplificador de la transporte-impedancia (TIA). El fotodiodo del PIN se optimiza para la alta respuesta en la región de la longitud de onda de 1300 nanómetro y teamed con un TIA de poco ruido. Las señales ópticas son detectadas por el PIN y convertidas a un voltaje análogo hecho salir con una contribución muy baja de la corriente del ruido de la entrada. El TIA está disponible con o sin un circuito del control de aumento automático (AGC) que disminuya la luz al factor de conversión del voltaje cuando la energía óptica del incidente medio es relativamente alta. Hay tres (3) versiones de los receptores disponibles;
