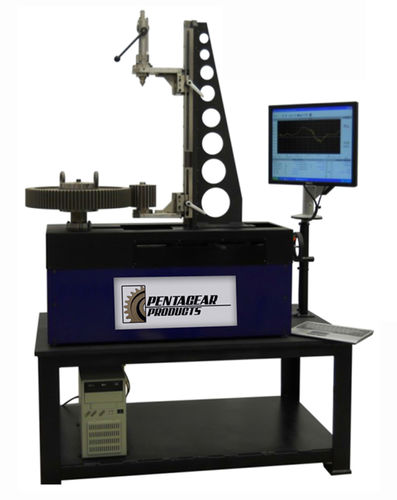

Máquina de control para engranajes DFT 500

de medición

Las pruebas de doble flanco de engranes se considera un enfoque de pruebas compuesto para la medicion de engranes. Mide la composicion del Index, Helice, Perfil y errores de Runout en el engrane. Las pruebas de doble flanco consiste en rolar dos engranes juntos de manera apretada (precargando uno contra otro sin juego) y la medicion de la desviacion de la distancia del centro cuando las piezas giran 360°. Uno de los engranes en el acoplamiento, es un engrane maestro con pequeños errores elementales y el otro es el componente a pribar. Despues de girar 360°, se crea un grafico que muestra la variacion de la distancia del centro entre los dos engranes. Caracteristicas a probar Error total compuesto Fi” Error de diente a diente fi” Error compuesto de Runout Fr” Desviacion media del centro da” Mellas y rebabas. Distancia entre centros de 50‐200mm Escala lineal con resolucion de 1 micra Windows 7 Formacion de los operadores minima Transmision directa del motor rotativo con encoder Analisis de doble flanco de AGMA, DIN Medidor de fuerza integrado opcional Peso maximo de la pieza 450 lbs Engrane Maximo de 50″ Longitud maxima entre centros de 20″
