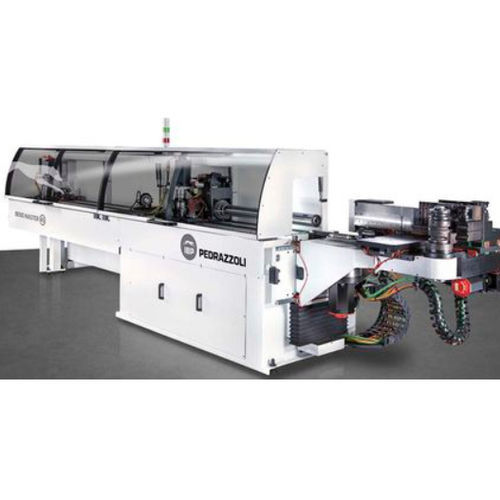

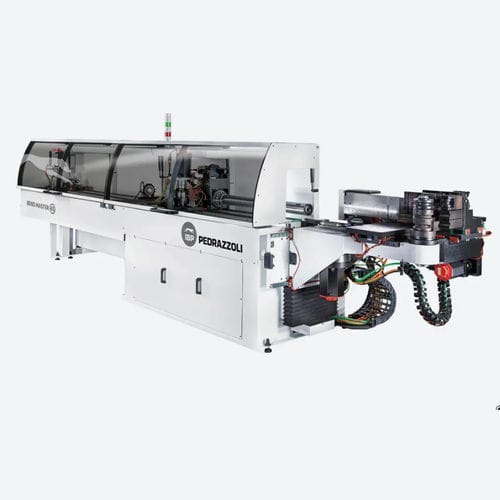

Curvadora totalmente eléctrica BEND MASTER 45
de tubosde perfilesde barras

Curvadora totalmente eléctrica - BEND MASTER 45 - PEDRAZZOLI - de tubos / de perfiles / de barras
Curvadora totalmente eléctrica - BEND MASTER 45 - PEDRAZZOLI - de tubos / de perfiles / de barras
Curvadora totalmente eléctrica - BEND MASTER 45 - PEDRAZZOLI - de tubos / de perfiles / de barras - imagen - 2
Curvadora totalmente eléctrica - BEND MASTER 45 - PEDRAZZOLI - de tubos / de perfiles / de barras - imagen - 3
Añadir a mis favoritos
Añadir al comparador


Características

Producto tratado
de tubos, de perfiles, de barras
Orientación
horizontal
Sistema de mando
automática, CNC
Función combinada
de corte
Número de ejes
11 ejes
Otras características
compacta, robusta, de precisión, mecánica, en frío, con carga descarga automatizada, de mandril, multifuncional, rotativa
Diámetro del tubo

Mín.: 4 mm
(0,16 in)

45 mm
(1,77 in)

Máx.: 45 mm
(1,77 in)

Radio de curvatura

150 mm
(5,91 in)

Máx.: 150 mm
(5,91 in)

Largo de curvado

4.600 mm
(181 in)

Máx.: 6.000 mm
(236 in)

Ángulo de curvado

Mín.: 0 °

188 °

Máx.: 188 °

Precisión

Mín.: 0,05 °

0,05 °

Máx.: 0,05 °

Eslora total

6.300 mm
(248 in)

Manga total

1.430 mm
(56 in)

Altura total

1.900 mm
(75 in)

Diámetro del tubo

Mín.: 4 mm
(0,2 in)

45 mm
(1,8 in)

Máx.: 45 mm
(1,8 in)

Descripción

> 11 ejes totalmente controlados eléctricamente: precisión de repetición constante y precisión en el tiempo. > Curvatura a derechas y a izquierdas, con radios variables y múltiples radios en un mismo ciclo. > Alta productividad > La última generación de control de gestión IMS: flexible, intuitivo y fácil de usar. > Ahorro de energía > Menor necesidad de espacio para el cabezal de plegado. > Protección completa de la parte trasera con carcasa. > Ajuste automático de la herramienta y rápida puesta a punto. > Modulación de cizallamiento para radios de flexión muy estrechos. > Tres versiones disponibles: Radio único, radio múltiple, radio múltiple, radio múltiple, radio múltiple derecho y radio antihorario. > Eje controlado a 11°: Retorno de la herramienta > Punzonado > Importación de archivos IGES > Análisis inmediato de la viabilidad de la pieza de trabajo Compensación del retorno elástico del material > Compensación del retorno elástico del material Teleasistencia con webcam > Teleasistencia con webcam > Práctico panel de control de la máquina para el control de todos los ejes de la plegadora en la zona de seguridad > Automatización de procesos con carga y descarga > Plataforma IMS disponible para PCs, tabletas y smartphones > Capacidad de plegado (acero R = 400 N/mm²): 45X3 mm > Radio medio máximo: 150 mm > Máximo recorrido vertical de la cabeza: 290 mm > Precisión de los ejes eléctricos: ± 0,05 > Velocidad del coche: 926 mm/s > Velocidad del brazo: 202,5°/s > Velocidad de la tubería: 600°/s > Máx. Longitud del tubo con tope delantero: 3.000 mm > Máx. Longitud del tubo con tope trasero: 4.600 mm
