Curvadora totalmente eléctrica BEND MASTER 65
de tubosde perfilesde barras

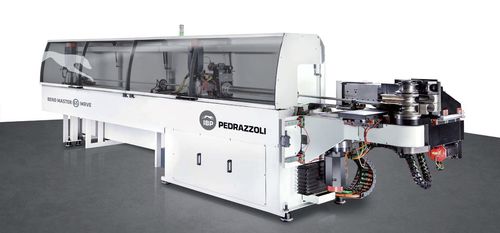

Curvadora totalmente eléctrica - BEND MASTER 65 - PEDRAZZOLI - de tubos / de perfiles / de barras
Curvadora totalmente eléctrica - BEND MASTER 65 - PEDRAZZOLI - de tubos / de perfiles / de barras
Curvadora totalmente eléctrica - BEND MASTER 65 - PEDRAZZOLI - de tubos / de perfiles / de barras - imagen - 2
Curvadora totalmente eléctrica - BEND MASTER 65 - PEDRAZZOLI - de tubos / de perfiles / de barras - imagen - 3
Añadir a mis favoritos
Añadir al comparador


Características

Producto tratado
de tubos, de perfiles, de barras
Orientación
horizontal
Sistema de mando
automática, CNC
Función combinada
de corte
Número de ejes
11 ejes
Otras características
compacta, robusta, de precisión, mecánica, en frío, con carga descarga automatizada, de mandril, multifuncional, rotativa
Diámetro del tubo

Máx.: 65 mm
(2,56 in)

65 mm
(2,56 in)

Mín.: 4 mm
(0,16 in)

Radio de curvatura

230 mm
(9,06 in)

Largo de curvado

5.000 mm, 7.000 mm
(197 in, 276 in)

Ángulo de curvado

190 °

Precisión

0,05 °

Eslora total

7.580 mm
(298 in)

Manga total

1.710 mm
(67 in)

Altura total

1.900 mm
(75 in)

Diámetro del tubo

Máx.: 65 mm
(2,6 in)

Mín.: 5 mm
(0,2 in)

Descripción

> 10 ejes totalmente controlados eléctricamente: repetibilidad y precisión constantes a lo largo del tiempo. > Curvatura a derechas y a izquierdas, con radios variables y radios múltiples en un mismo ciclo de trabajo. > Alta productividad > Control de gestión IMS de última generación: flexible, intuitivo y fácil de usar. > Ahorro de energía > Menor necesidad de espacio para el cabezal de plegado. > Protección total de la parte trasera con carcasa. > Ajuste automático de la herramienta y rápida puesta en marcha. > Modulación de empuje para curvar radios muy estrechos. > Disponible en versiones de haz múltiple en sentido horario y antihorario. > 11º eje controlado: retorno del muñón > Punzonado > Importación de archivos IGES > Análisis inmediato de la viabilidad de las piezas de trabajo > Compensación del retorno elástico del material. > Asistencia remota con webcam > El panel de mando manual de la máquina gestiona todos los ejes de la plegadora dentro del área de seguridad. > Automatización de procesos con carga y descarga > Plataforma IMS disponible en PCs, tabletas y smartphones > Capacidad de plegado (acero R = 400 N/mm²): 65×3 mm > Radio medio máximo: 250 mm > Máximo recorrido vertical de la cabeza: 310 mm > Precisión de los ejes eléctricos: ± 0,05 > Velocidad del vagón: 715 mm/s > Velocidad de rotación del brazo: 99°/s > Velocidad de rotación de los tubos: 600°/s > Longitud máxima del tubo con tope delantero: 4.050 mm > Longitud máx. del tubo con tope trasero: 5.700 mm

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de PEDRAZZOLI
* Los precios no incluyen impuestos, gastos de entrega ni derechos de exportación. Tampoco incluyen gastos de instalación o de puesta en marcha. Los precios se dan a título indicativo y pueden cambiar en función del país, del coste de las materias primas y de los tipos de cambio.
