Fuelle plano

de PVCde tela recubiertade metal

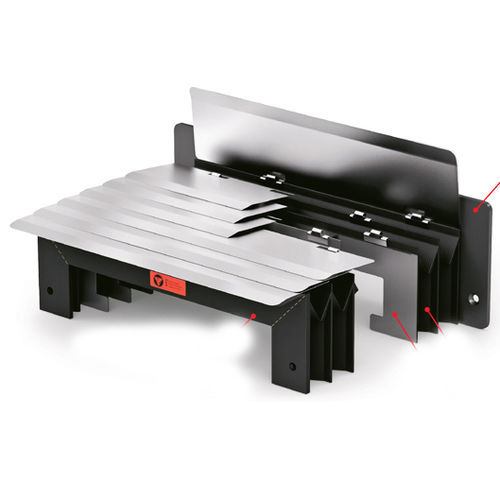

Los fuelles de protección planos termosoldados con lamas móviles son ampliamente utilizados en todo tipo de máquinas herramienta: su uso es muy frecuente en centros de mecanizado y en máquinas de arranque de viruta. Para proteger el fuelle plano cuando es golpeado por la viruta caliente, se necesita una protección a base de elementos metálicos, llamados «lamas». El sistema de fijación de las lamas móviles en el fuelle plano utiliza muelles alojados en unas grapas especiales. Estas mantienen las lamas adheridas y apoyadas una sobre la otra para, así, evitar la entrada de contaminantes y virutas. Al mismo tiempo, permiten una rotación de hasta 90°, para facilitar la fijación de las bridas del fuelle plano con las lamas móviles a la máquina herramienta. Los fuelles planos termosoldados PEI se componen de: ■ Lamas de acero inoxidable: son la protección contra las virutas calientes e incandescentes. ■ Cubierta: (3) fabricada con tejidos resistentes al agua, aceite, refrigerantes, polvo y virutas. ■ Soportes de PVC: (4) proporcionan rigidez a todo el fuelle y se cortan a medida según el perfil de las guías del cliente. ■ Bridas de fijación (1 y 2) para facilitar la fijación a la máquina. Las posiciones de trabajo de esta aplicación con lamas móviles son: -Vertical
