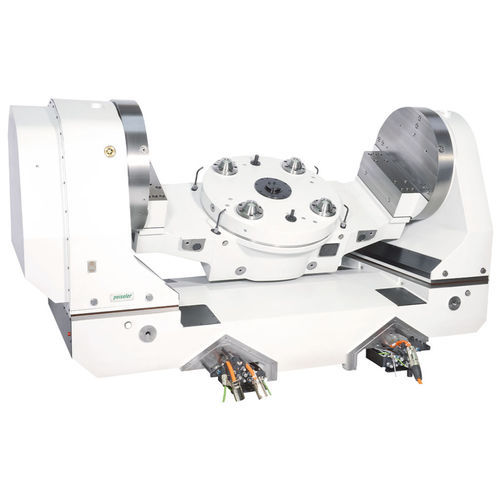

Mesa rotativa accionada por motor ZASR Series

horizontalverticalpara máquina herramienta

Nuestra precisa serie ZASR incluye ejes giratorios con doble piñón precargado para cargas útiles a partir de aprox. 1.500 kg. Estas unidades giratorias de dos ejes se accionan mediante conjuntos de engranajes rectos o cónicos; la elección depende de la disposición del husillo y del espacio de instalación disponible. Además, los engranajes están sujetos eléctricamente entre sí, por lo que no tienen holgura durante el funcionamiento. Esto los hace especialmente adecuados para su uso en ejes de inversión; para los ejes de mesa se utilizan accionamientos directos o helicoidales. - Interfaz de paleta de ejes C con sistemas de sujeción de punto cero - Interfaz de paleta de ejes C DIN 55201 - Unidades con carcasa fija - Unidades con alojamiento lineal móvil - Unidades sin contraapoyo, en voladizo - Carcasa redonda como cartucho empotrado en la pared de la máquina Peiseler ofrece subdispositivos con juegos de engranajes precargados con engranaje recto o cónico. El espacio disponible determina el diseño; normalmente una solución de varias etapas de una de las dos alternativas. En comparación con los engranajes helicoidales, las transmisiones por engranajes son más complejas debido al diseño multietapa. La eliminación del juego se consigue tensando mecánica o electrónicamente dos trenes de transmisión. Los elevados pares, velocidades y ciclos de trabajo son ventajosos. En función de sus características, las transmisiones por engranajes se clasifican entre engranajes helicoidales y transmisiones directas.
