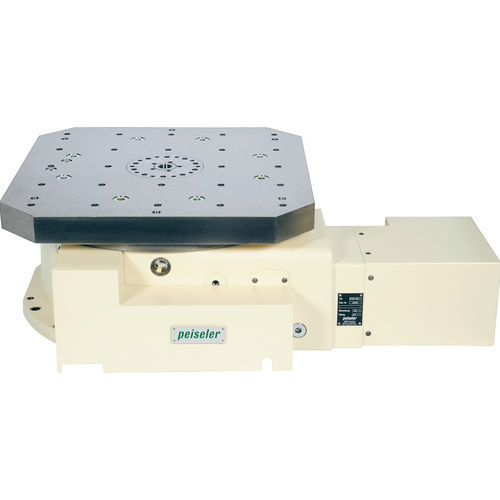

Plato divisor hidráulico ATHN Series

verticalpara máquina herramientade grandes dimensiones

En la serie ATHN, apostamos por platos divisores con acoplamiento Hirth no elevable, formado por conjuntos de tres piezas precisos y endurecidos. Este tren motriz es indexable, y para mesas giratorias de mayor tamaño utilizamos hasta 720 dientes, lo que da un paso máximo de 0,5 grados. Nuestras mesas giratorias ATHN están equipadas con un cojinete de empuje que permite que la placa frontal permanezca en posición incluso cuando está desbloqueada. Esto garantiza un funcionamiento especialmente cuidadoso incluso con grandes cargas de piezas de trabajo en grandes máquinas herramienta y máquinas de transferencia rotativa. - Mesas giratorias como receptores de palets con sistemas de sujeción de punto cero - Mesas giratorias como receptores de palets según DIN 55201 - Mesas de fijación - Mesas empotradas - Mesas deslizantes - Eje x lineal integrado Peiseler diseña y fabrica acoplamientos Hirth elevables y no elevables para procesos de indexación. El funcionamiento NC no es posible con esta tecnología. Los acoplamientos Hirth transfieren cargas muy elevadas, especialmente momentos tangenciales. Tienen una repetibilidad de posicionamiento muy alta. En la variante sin elevación, las mesas giratorias están diseñadas con un rodamiento fijo axialmente. Con este diseño especial, la placa frontal permanece en posición axial durante todas las secuencias de movimiento. Los diseños con acoplamiento Hirth elevable elevan la placa frontal unos milímetros para el giro.
