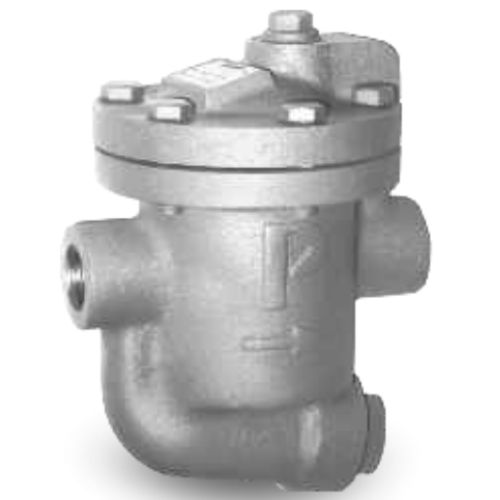

Purgador de condensados PT23

automáticode flotador

Los purgadores de vapor de cubo invertido funcionan según el principio de flotación. Como su nombre indica, el mecanismo consiste en un cubo invertido con un pequeño orificio de ventilación en la parte superior, un cubo conectado a una válvula mediante una palanca. En la posición inicial el cubo invertido permanece en la posición más baja, una vez que el condensado entra en la trampa de vapor fluye a través del fondo del cubo llenando el cuerpo, fluye a través de la salida. Una vez que el vapor entra en la trampa, queda atrapado en el interior de la cubeta, lo que hace que la cubeta flote. El cubo entonces se eleva y cierra la válvula. La trampa permanece cerrada hasta que el vapor se condensa reduciendo la flotabilidad del cubo, el cubo entonces se hunde, tira de la válvula y el condensado se descarga por la salida. CARACTERÍSTICAS Descarga el condensado de forma intermitente a la temperatura del vapor Las trampas de vapor de cubeta invertida Pennant están diseñadas para soportar presiones más altas y vapor sobrecalentado. Estos purgadores pueden funcionar bien contra las contrapresiones. Resistencia a los daños por congelación. Pueden soportar golpes de ariete. La válvula y el asiento de la válvula están endurecidos por un proceso especial de endurecimiento por inducción para soportar un funcionamiento continuo y prolongado. LIMITACIONES El sello de agua debe mantenerse siempre para asegurar el buen funcionamiento No puede descargar el condensado a medida que se forma. Siempre hay condensado acumulado aguas arriba. Si la ventilación de la cubeta está bloqueada, la trampa se bloquea. La trampa debe ser instalada con la cubeta en dirección vertical para permitir su libre funcionamiento. La trampa debe ser instalada por debajo del equipo a drenar, de lo contrario el cebado puede perderse afectando el funcionamiento de la trampa. La reducción repentina de la presión de entrada o el vapor sobrecalentado pueden dañar el cebado del agua.
