Colector de datos digital

de presiónde visualizaciónpara adquisición de datos

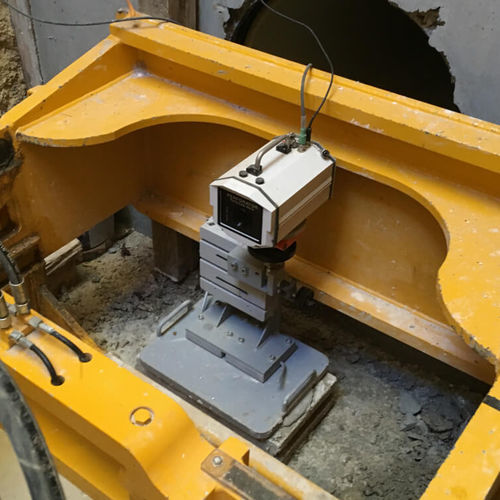

El sistema de navegación óptico-electrónico PERFORCAM se utiliza para el hincado de tubos piloto con y sin remoción de tierra (control de tuberías RS-HV). El sistema se compone del dispositivo óptico de puntería PERFORLUX, una unidad de cámara digital con receptor GPS - PERFORCAM, un monitor TFT con registrador de datos y una unidad de medición de longitud. La versión más reciente PERFORCAM AI ofrece una inteligencia artificial para los procesos automatizados, la grabación digital y la navegación de la toma del tubo piloto. En primer lugar, la dirección y la inclinación de la unidad de la cámara y del equipo de perforación por taladro se ajustan según sea necesario. Esto se controla a través de la óptica de puntería insertada en el cabezal de control o en la barrena inicial del sistema de control del tubo, que es detectada ópticamente por la cámara y mostrada en el monitor. El movimiento de control o el cambio de posición tiene lugar con el taladro piloto a través de un bisel de control en el cabezal de control y, en el sistema de control de tuberías, a través de la desviación del tubo frontal, que también se denomina anillo de corte. Los datos de control almacenados con el registrador de datos incluyen todos los parámetros de perforación relevantes y se registran continuamente. La unidad de medición y registro de datos PERFORDAT se utiliza para registrar la longitud de hincado y la fuerza ejercida sobre la tubería que se está colocando. Todos los datos relevantes del hincado durante el proceso de colocación de tuberías se muestran y almacenan en tiempo real. La pantalla interna puede reflejarse en su smartphone o dispositivo de sobremesa a través de WiFi. La fuerza de prensado se determina a través de los transmisores de presión conectados a los cilindros de prensado de la máquina. La medición de la longitud durante la instalación de las tuberías
