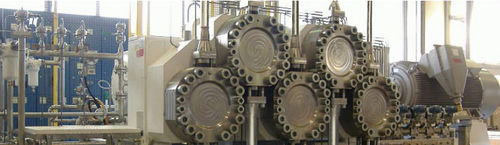

Bomba de membrana

para petróleopara hidrocarburosde aceite

El concepto de una bomba de diafragma triplex para proceso consiste de un recorrido fijo de un émbolo donde el líquido de proceso es manejado por medio de un diafragma accionado mediante un fluido intermedio. El movimiento de vaivén del émbolo desplaza el aceite contenido en una cámara, moviendo un diafragma alojado en el extremo frontal de la bomba. El líquido de proceso es succionado y descargado por la flexión alternativa del diafragma que evita que el fluido de proceso entre en contacto con otras partes de la bomba y con la atmósfera. Las bombas de diafragma para proceso son una versión de la serie de bombas de émbolo TITANO y PTO/PQO/PSO y usa extremos de potencia y extremos líquidos estándar con diafragmas accionados hidráulicamente. Esta solución es usada para manejar fluidos peligrosos, cuando estrictas regulaciones ambientales tiene que ser cumplidas y cuando la opción del libre goteo del émbolo no es una solución aceptada dentro de los requerimientos del proyecto. Mecanismo del Cigüeñal El extremo de potencia es el mismo usado ampliamente por las bombas de émbolo API 674 TITANO y PTO/PQO/PSO. Extremo Líquido La serie está diseñada adoptando diafragmas dobles actuados hidráulicamente alojados en una cámara intermedia especial. Las principales soluciones adoptadas en el extremo líquido son las siguientes: Diseño de geometría DELTA patentado para el extremo líquido que permite: Minimizar las dimensiones y peso promedio de la bomba Mayor rigidez del extremo líquido con limitadas deformaciones bajo cargas severas Tolerancias reducidas de volumen con consecuente logro de altas eficiencias volumétricas
