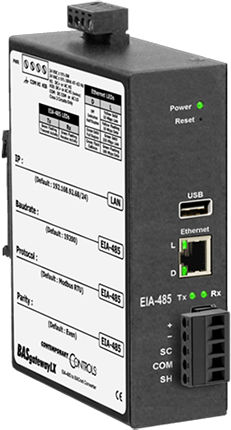

Pasarela de comunicación BASGLX-M1

EthernetBMSModbus

La puerta de enlace BACnet facilita la comunicación entre una central de alarma contra incendios Pertronic F120 y un sistema de gestión de edificios (BMS). El gateway monitorea los datos transmitidos por el panel de alarma de incendios e informa sobre elementos específicos al BMS utilizando el protocolo BACnet. Las opciones del software de configuración permiten configurar la pasarela para crear objetos BACnet que representen una amplia gama de elementos de datos del panel de alarma contra incendios El sistema de pasarela consiste en un módulo de pasarela BASGatewayLX de Contemporary Controls conectado a una interfaz Modbus GPIB-M de Pertronic Industries El sistema se instala normalmente en el interior de la cabina de alarma contra incendios. Se conecta a la red física de BMS a través de un puerto Ethernet. Características: Interfaz BACnet entre el sistema de alarma contra incendios Pertronic F120A y el sistema de gestión de edificios Ethernet 10/100 Mbps con auto-negociación y Auto-MDIX Configurable para crear objetos BACnet que representen varios estados del panel, tales como + Estados de "Alarma" y "Aislamiento" de la zona de fuego + Información sobre el estado global del sistema de alarma contra incendios, incluyendo "Aspersor", "Evacuar", junto con el estado del sistema de comunicación y averías + Entidades de software del sistema de alarma contra incendios tales como "Brigada", "Alarma de Humo", "Alarma de Punto de Llamada", tal y como se especifica en la configuración del panel. (El panel F120A puede configurarse para transmitir elementos de datos seleccionados de un gran número de entidades. Consulte el panel F120 y la documentación de BASGLX-M1 para más detalles.)
