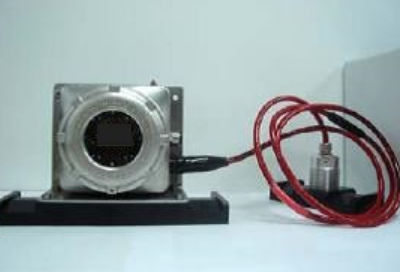

Indicador de paso de rascador para inspección de tuberías PSUTSIG

no intrusivo

Los pulsos ultrasónicos de alta velocidad se inyectan periódicamente a través de la pared de las tuberías llenas de líquido. Estos impulsos viajan a través del fluido de la tubería y se reflejan en la pared opuesta hasta el sensor, produciendo una cortina invisible de ultrasonidos. Cuando un cerdo atraviesa esta "cortina" de ultrasonidos, las señales se interrumpen o distorsionan. Esta distorsión es captada por el id 5000 que, tras filtrarla y analizarla, señala el paso de un cerdo. Sensor pasivo (ID5000P) El id 5000 escucha la actividad acústica en la pared exterior de la tubería. El sonido se propaga a lo largo de la tubería debido en parte a la actividad dentro de la tubería (flujo de fluido o gas y actividad de los Pigs) y de fuentes externas (bombas, actividad de mantenimiento y movimiento de las olas en aplicaciones submarinas). Estos sonidos son analizados mediante técnicas DSP por el id 5000 para determinar su naturaleza y si se ajustan a la firma del paso de un cerdo provocan la señalización de un evento. Características beneficiosas:  No intrusivo  Sensores activos o pasivos  Alimentación por batería interna o externa de 24V DC  Procesamiento digital de señales  Indicación en tiempo real  Supervisión local y remota  Los datos del registro de eventos pueden transferirse a un PC  Indicación local mediante LED ultrabrillantes y registro de eventos  Indicación mediante menú  Eliminación de falsas activaciones  Instalación práctica  Mantenimiento mínimo
