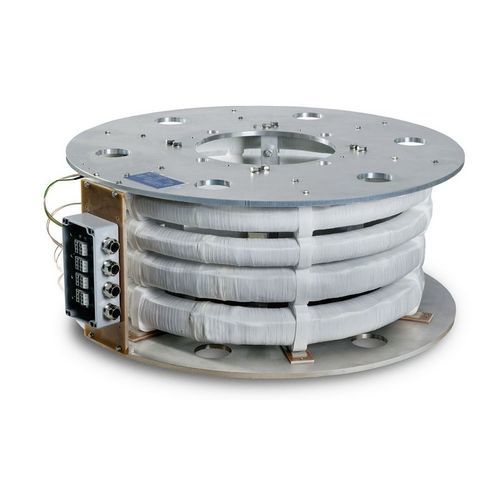

Transformador de corriente ALG

secopara de protecciónde corriente fuerte

Los transformadores de alta corriente del tipo ALG se montan sobre casquillos generadores aislados. Transforman corrientes elevadas de hasta 50000 A en valores normalizados para contadores y dispositivos de medición y protección. Los transformadores de corriente tipo ALG se utilizan para el montaje en conductos de alta corriente para generadores. Transforman corrientes elevadas de hasta 50.000 A en valores equivalentes normalizados para contadores, equipos de medida y dispositivos de protección. Las altas corrientes y las cortas distancias de fase que experimentan los generadores imponen a los transformadores exigencias extremas en cuanto a temperatura y campos interferentes. Para lograr la precisión necesaria, se instalan devanados de compensación, y los transformadores también se diseñan para soportar temperaturas muy elevadas. El transformador ALG puede equiparse con hasta cuatro devanados secundarios. El aislamiento se coloca en el interior del propio conducto. Este tipo puede fabricarse y ensayarse de acuerdo con normas específicas. También son posibles clases de protección para comportamiento de transmisión transitorio (TPY, TPZ). Las conexiones secundarias se encuentran en cajas de bornes separadas. El transformador ALG puede fabricarse para permitir su instalación en áreas de Zona 2 con riesgo de explosión de acuerdo con su certificado oficial de ensayo de tipo. Características - Equipado con bobinados de compensación para bloquear los campos interferentes - Diseñado como transformador de corriente multinúcleo - Certificado ATEX según la categoría de explosión Ex II 3G
