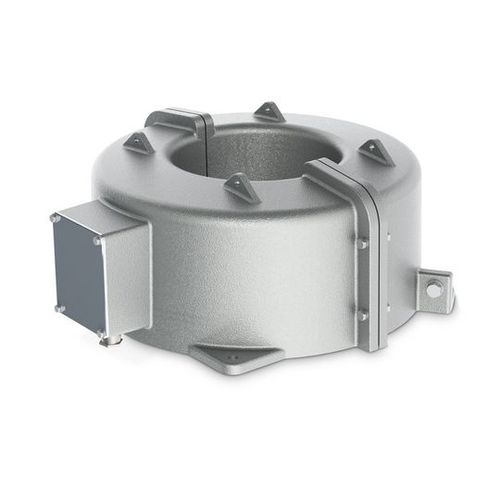

Transformador de corriente JK-G

encapsuladode protecciónsellado

Los transformadores de corriente para cables del tipo JK-G / JKS-G se utilizan en aplicaciones exteriores para sistemas de media o alta tensión. Se montan sobre el cable de alta o media tensión y transforman corrientes de hasta 3000 A en valores normalizados para contadores y tareas de medición y protección. El cable proporciona el aislamiento contra la alta tensión en este tipo de transformador y también representa el devanado primario del transformador de corriente. El transformador de corriente propiamente dicho se instala en un bastidor o travesaño sobre el cable. Las partes activas están fundidas en una resina de poliuretano protegida por una carcasa de aluminio. Los transformadores de corriente de núcleo partido se abren y cierran con tornillos M8 situados en los laterales. Los bornes secundarios se conducen en una caja de bornes a tomas de fundición M6. La conexión al circuito secundario puede realizarse con terminales de cable del tamaño adecuado. Tipo JK-G El transformador de corriente tipo JK-G es una sola unidad. Dependiendo del tipo, es posible utilizar hasta 4 núcleos. Aquí se alcanza un grado de protección IP 65. En cuanto a la instalación, sólo montaje vertical con desviación de +/- 60° por razones de fiabilidad en exteriores. Tipo JKS-G El transformador de corriente tipo JKS-G tiene un núcleo dividido. Es posible un máximo de dos núcleos, dependiendo de la traducción y la clase. En este caso se alcanza un grado de protección IP 53. En cuanto a la instalación, sólo montaje vertical con desviación de +/- 30° por razones de fiabilidad en exteriores. Características - Grado de protección posible hasta IP 65 (IP 53) - Adecuado para hasta 4 (2) núcleos de transformador de corriente, en función de la relación y la clase - 4 diámetros de orificio de transformador diferentes: 85 mm, 115 mm, 145 mm, 225 mm
