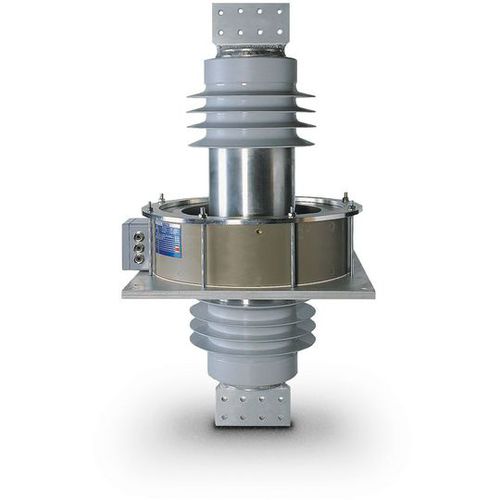

Transformador de corriente JLD series

secoIECde protección

Los transformadores de corriente de barra del tipo JLD se utilizan en aplicaciones interiores y exteriores para sistemas de media o alta tensión. Transforman corrientes de hasta 5000 A en valores normalizados para contadores y dispositivos de medición y protección. Los transformadores de corriente de barra se suelen utilizar en huecos de pared, suelo o techo. Constan principalmente de un pasamuros y la parte acoplada del transformador de corriente. El pasamuros proporciona el aislamiento contra la alta tensión y también representa el devanado primario del transformador de corriente. En la parte del transformador de corriente se pueden incluir hasta 5 núcleos. Los grados de protección pueden oscilar entre IP 20 e IP 65. Los transformadores de corriente de barra del tipo JLD pueden diseñarse para aplicaciones exterior / exterior, exterior / interior e interior / interior. El pasamuros correspondiente y el tipo de aislamiento de la pieza del transformador de corriente deben seleccionarse adecuadamente. Para aplicaciones en exteriores se utiliza un pasamuros apantallado de silicona con una pieza del transformador de corriente fundida en resina de moldeo resistente a la intemperie. Las piezas del transformador de corriente se funden en poliuretano (PUR) para aplicaciones en interiores. Un relleno especial del núcleo garantiza que las propiedades magnéticas no se vean afectadas por las tensiones de compresión térmica. Esto permite que la precisión de clase se mantenga constante durante décadas. Características - Posibilidad de hasta 5 núcleos - Posibilidad de altos valores de corriente de cortocircuito Aplicaciones - Apto para instalación en aberturas de pared, suelo y techo - Adecuado para aplicaciones interiores y exteriores con un grado de protección de hasta IP 65 - Requiere poco espacio, ya que se puede instalar en huecos de pared
