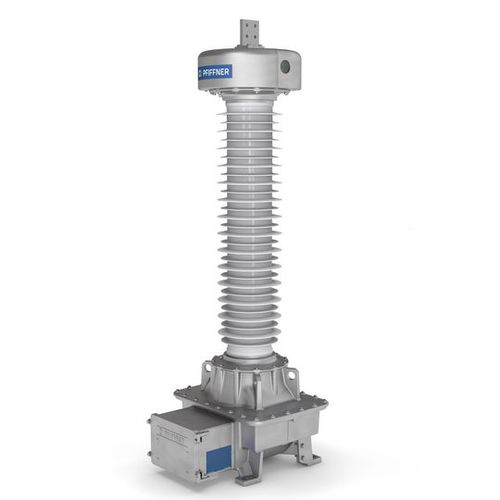

Transformador de distribución EOF series

sumergidode tensión inductivoIEC

Los transformadores de tensión inductivos con aislamiento de papel de aceite del tipo EOF se utilizan en redes de alta tensión en la gama de 24-245 kV. Transforman la alta tensión en valores normalizados para contadores y dispositivos de medición y protección. La parte activa del transformador de tensión se encuentra en la carcasa del pie. El aislamiento de alta tensión se realiza con tecnología de papel-aceite. Para ello, se utiliza un aceite mineral de alta calidad sin PCB. El casquillo de graduación fina se encuentra en el interior del aislante. El sistema de expansión se encuentra en la cabeza del transformador de tensión. Esta unidad actúa como compensación de volumen del aceite en caso de variaciones de temperatura. Para los transformadores de tensión de 24-72 kV, se utiliza una membrana muy flexible y resistente a la temperatura fabricada con fluoroelastómeros (VITON®). Los transformadores de tensión >72 kV disponen de una célula de expansión de acero inoxidable. El nivel de aceite se indica mediante un sistema mecánico en la ventana de la tapa del fuelle. Todas las carcasas y bridas metálicas están fabricadas con una aleación especial de aluminio. Estas piezas pueden revestirse de color si se solicita. Todos los transformadores de tensión tienen un aislante de porcelana de alta calidad o un aislante compuesto de silicona de alta calidad. Existen diferentes distancias de fuga en función de las distintas clases de contaminación, tal como se especifica en las normas. La carcasa sellada herméticamente protege el aislamiento de papel-aceite contra las influencias atmosféricas. La caja de bornes, de generosas dimensiones, tiene una tapa que puede abrirse lateralmente. Esto permite conectar fácilmente los cables secundarios. Por defecto, la caja de bornes tiene una brida sin orificios. Bajo pedido, se pueden preinstalar prensaestopas, esquema de conexiones e instrucciones de seguridad individuales.
