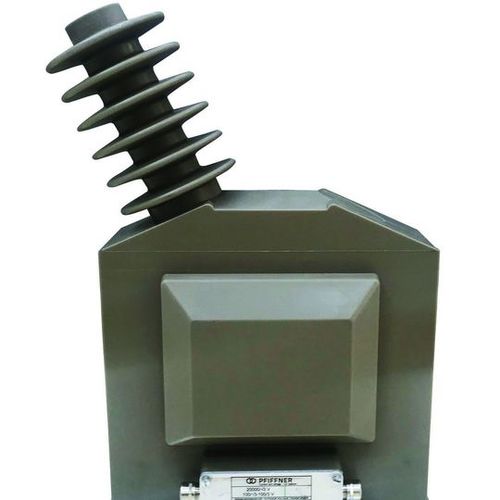

Transformador de distribución GC1 series

encapsulado en resinade red eléctricade tensión media

Los transformadores de tensión GC1 de tipo soporte se utilizan en celdas exteriores de MT en el rango de 3,6-36 kV. Transforman la alta tensión en valores normalizados para contadores eléctricos y dispositivos de medición y protección. El transformador de tensión de tipo soporte está diseñado para el montaje en celdas de media tensión de intemperie. Las propiedades magnéticas del núcleo de hierro se garantizan mediante un acolchado específico y un encapsulado en resina epoxi. Con esta construcción, la precisión de clase permanece constante durante décadas. El cumplimiento de los límites de descarga parcial según la norma IEC 61869-1 garantiza un funcionamiento seguro. Las conexiones primarias y secundarias son de latón. La cubierta protectora de los terminales secundarios es de aluminio y cumple los requisitos IP65. La posición de montaje se puede elegir libremente. Los transformadores de tensión están diseñados de acuerdo con las normas nacionales e internacionales comunes. A petición del cliente, es posible establecer requisitos específicos.
