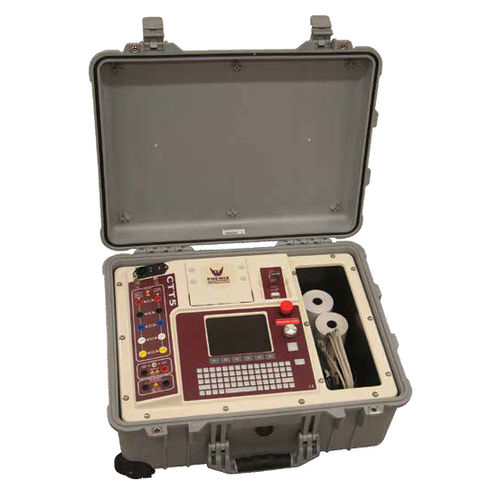

Medidor de resistencia de aislamiento portátil CCT-5

El CTT-5 probará la relación de transformación de corriente, el desplazamiento de fase, la polaridad, la excitación, la saturación, la resistencia del devanado y la resistencia del aislamiento utilizando el método de tensión de acuerdo con las normas ANSI/IEEE C57.13.1 e IEC 60044-1, en las que la tensión se aplica a la tensión secundaria X terminales del transformador de corriente. La prueba de carga CTT-5 inyecta una corriente en el circuito secundario para verificar la integridad del circuito de corriente y determinar su impedancia y VA. Esta información es necesaria para asegurar que la tomografía computarizada funcione en todas las circunstancias. Características de diseño - La pantalla a color de alta resolución permite al operador crear y guardar planes de prueba repetibles - Todas las pruebas se realizan en secuencia automática sin necesidad de intervención del operador - Diseño robusto para satisfacer las necesidades del campo más exigente ambientes de prueba - Gran memoria interna (200 archivos de prueba donde cada uno puede tener hasta 10 curvas de excitación y 140 archivos de planes de prueba) - Todos los datos de la placa de identificación del TC y del equipo están guardados con el archivo de resultados de la prueba - Impresora térmica integrada - Teclado QWERTY completo para facilitar la entrada de datos in situ - Voltaje de prueba de saturación de 2000 VCA con punto de rodilla marcadores de tensión (ANSI 10/50, IEC 60044, IEEE 30 y IEEE 45) - Rápida operación de prueba completa. El modo manual está disponible para la resolución de problemas y diagnósticos especiales pruebas. - El modo de carga permite analizar el circuito secundario conectado al TC - Fácil configuración de los planes de prueba en el instrumento - Práctico compartimento de almacenamiento de cables de prueba integrado - Creación automática de informes de prueba - Duración de tiempo seleccionable por el usuario para el aislamiento resistencia prueba (10 a 60 segundos) - Secuencia de desimantación automática
