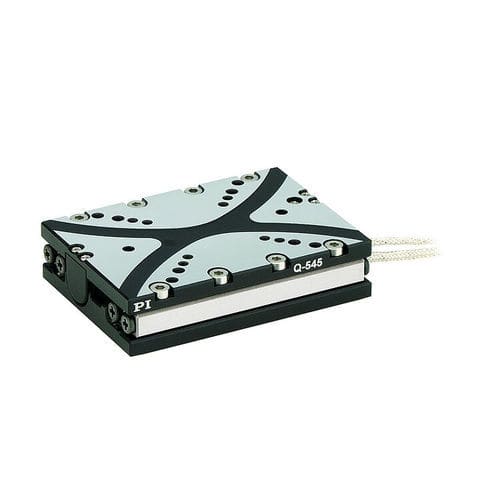

Platina de posicionamiento lineal Q-545 Q-Motion® series

piezoeléctrica1 ejede precisión

- Sólo 45 mm de ancho - Fuerza de accionamiento 7 N - Sensores incrementales con resolución de posición nanométrica - Combinaciones XY Los accionamientos piezoeléctricos de inercia son accionamientos piezoeléctricos asequibles y que ocupan poco espacio, con fuerzas de retención relativamente altas y un rango de recorrido prácticamente ilimitado. El principio del accionamiento por inercia se basa en un único actuador piezoeléctrico que se controla con una tensión en diente de sierra modificada proporcionada por una electrónica de controlador especial. El actuador se expande lentamente y mueve el patín. Debido a su inercia, el patín es incapaz de seguir la rápida contracción posterior del actuador y permanece en su posición. Con una frecuencia de funcionamiento de hasta 20 kHz, los accionamientos actúan directamente sobre el patín y alcanzan velocidades de máx. 6 mm/s. Campos de aplicación Microensamblaje. Fotónica. Alineación óptica. Microscopía. Instrumentación de líneas de luz. Tecnología de semiconductores. Ensayos. Principio de medición directa Las etapas lineales están equipadas con un codificador lineal óptico de medición sin contacto y un interruptor de referencia. Resolución 1 nm.
