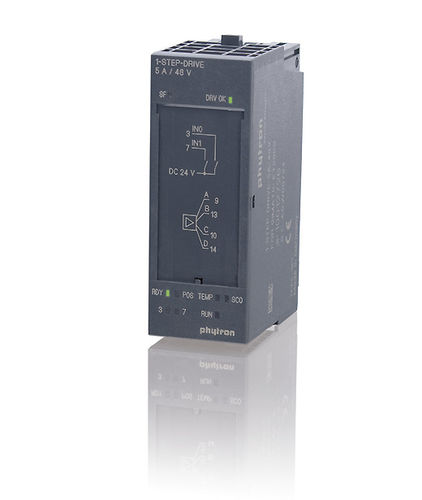

Controlador de motor DC 1-STEP-DRIVE

paso a pasodigitalintegrado

Controlador de motor paso a paso con etapa de potencia integrada para SIMATIC ET 200®S en coordinación con SIEMENS Control y accionamiento de motores paso a paso dentro de un sistema PLC modular: La tecnología 1-STEP-DRIVE garantiza un ajuste de corriente de alta precisión y permite un posicionamiento fino de hasta 1/512 pasos con un error absoluto y no acumulativo de aprox. 0,0015° (Aprox. 102.400 posiciones por revolución (0,0035°/paso) con un motor de 200 pasos) Detalles técnicos - Controlador de motor paso a paso con etapa de potencia integrada para SIMATIC ET 200®S - El módulo 1-STEP-DRIVE-5A-48V ha superado con éxito la prueba de conformidad del sistema realizada por SIEMENS. - Adecuado para el control bipolar de motores paso a paso de 2 fases con cableado de 4,(6-) u 8 conductores - Corriente de fase de 5 APEAK con incrementos ajustables de 20 mA - Alimentación de 24 a 48 VDC - hasta 1/512 micropasos - Resolución física: aprox. 102.400 posiciones por revolución (0,0035°/paso). Para el microposicionamiento debe considerarse un encóder con contador. - Frecuencia de paso máxima: 510.000 pasos/seg - Frecuencia de chopper seleccionable: 18, 20, 22 ó 25 kHz 7 2 entradas digitales para finales de carrera y referencia - LEDs de diagnóstico (sobreintensidad, sobretemperatura, instrucción de marcha o el motor está en marcha, etc.) - Modos de controlador: posicionamiento relativo y absoluto, modo revolución, desplazamiento a un punto de referencia,... - Parametrización y diagnóstico en línea del regulador - Programación mediante STEP®7, TIA Portal® (V12 a V14) - Temperatura de funcionamiento: 0 a +60 °C - Protección contra cortocircuitos y sobrecargas - Homologación: CE - Incluido en la entrega: CD-ROM con archivo de configuración (HSP), ejemplo de aplicación y manual (pdf)
